大型医疗器械给人的第一印象通常是“体量大”“结构复杂”“科技感强”，但真正决定一台大型设备好用与否的，往往不是它的整体架构，而是那些容易被忽略的细节处理。一个检修口的开启角度、一根线缆的走线路径、一颗螺丝的位置和材质，这些细节可能在项目初期不被重视，但到了设备安装、使用、维护的环节，它们就会变成每天都要面对的实际问题。大型设备的设计尤其需要把注意力放在细节上，因为设备的尺寸和重量放大了每一个小疏忽的代价。

上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编下面从五个方面，说清楚大型医疗设备设计中需要格外关注的细节。

第一，线缆管理——整洁不只是好看，更是安全和效率

大型医疗设备往往需要连接大量外部线缆——电源线、数据线、传感器线、网络线、视频线，在一个设备背后和侧面形成一片线缆丛林。如果设计阶段没有为线缆规划专门的走向和收纳方案，设备安装时就会出现线缆散落在地面、互相缠绕、接触发热部件等情况。踩踏可能导致短路，缠绕可能带来拉力损伤，靠近散热口的线缆可能加速外皮老化。好的设计会在设备背部设置理线槽和固定夹，在侧面预留出线口和线缆盘绕空间，让安装人员按照规划好的路径布线。好的线缆管理不需要用户额外费心，设备接好之后，线缆自然就会待在它们应该在的位置上。

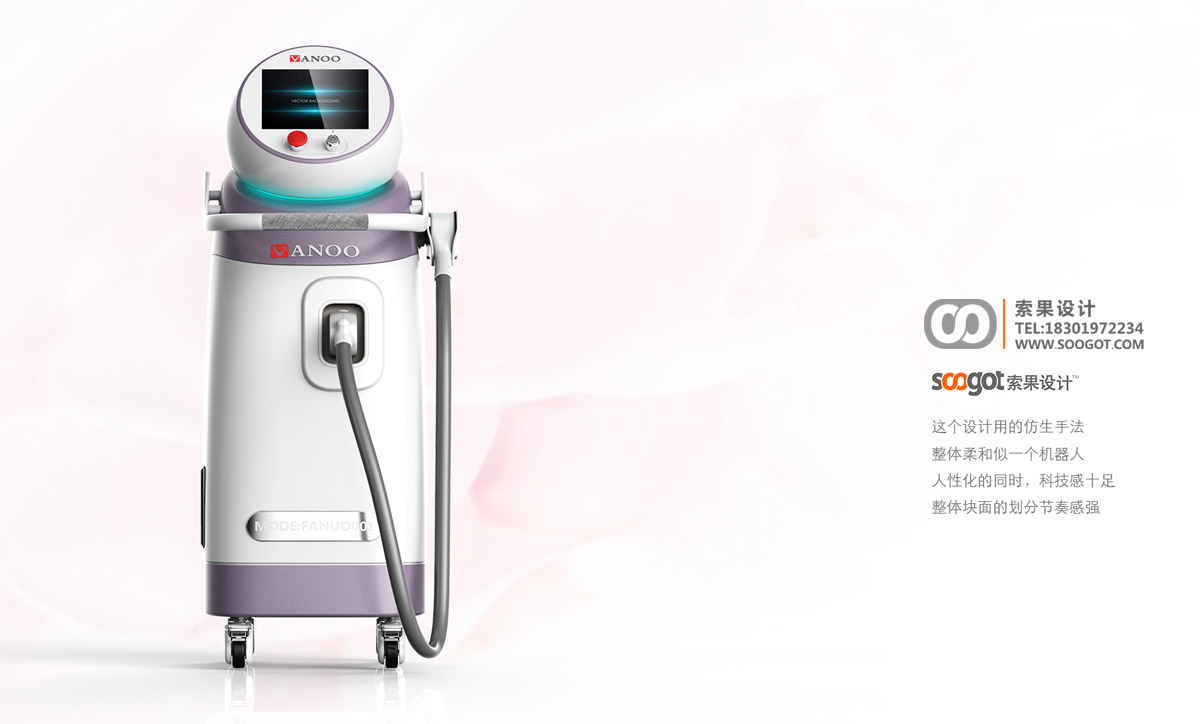

激光脱毛机器人外观设计

第二，散热与通风——安静地把热量送出去

大型设备的内部发热量远高于便携设备，电源模块、处理器、功放电路集中工作，热量如果不能及时排出，会直接缩短元件寿命并影响系统稳定性。散热设计需要在内部布局阶段就把风道规划清楚——冷风从哪一侧进入、经过哪些发热元件、热风从哪一侧排出。进风口和出风口的位置要避免被使用中常见的障碍物遮挡，比如进风口太靠近地面容易被积灰堵塞，出风口朝向操作位会让使用者持续感受到热风。风扇的选择要在风量和噪音之间做权衡，大尺寸低速风扇比小尺寸高速风扇更安静，但需要更大的内部空间来容纳。散热是大型设备设计中最容易被忽视的系统工程，但它决定了设备能在多高的环境温度下连续稳定运行。

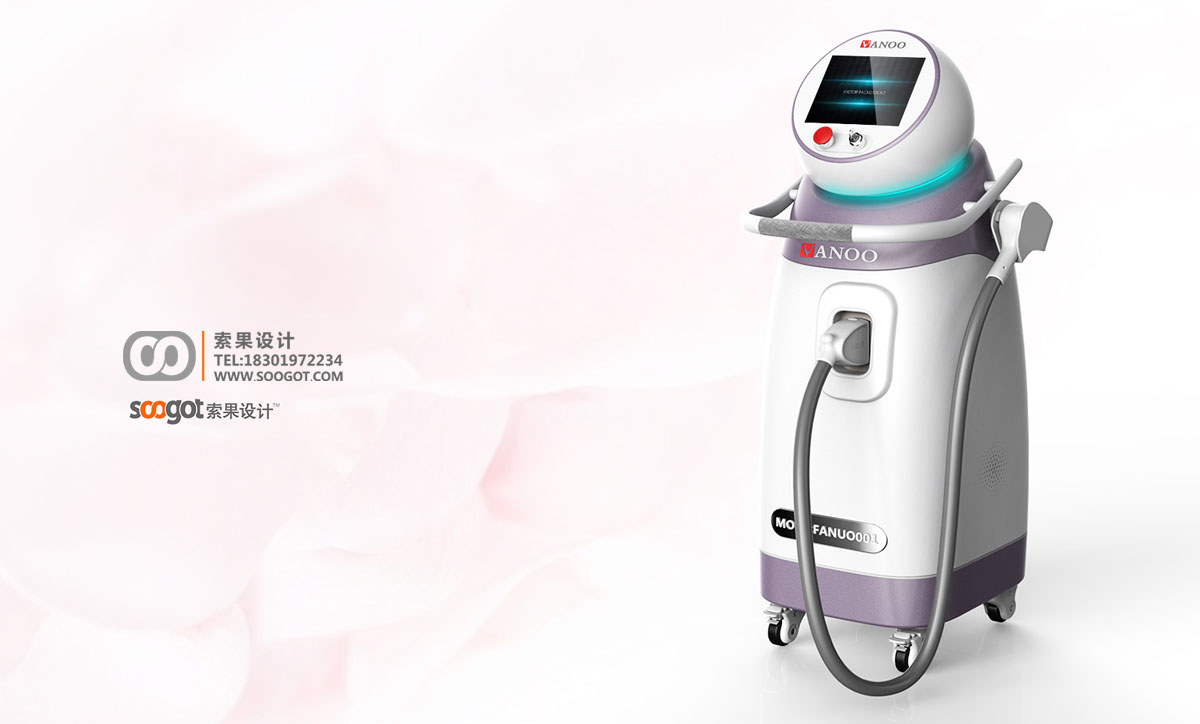

激光脱毛机器人外观设计

第三，检修与维护——留给维修人员操作的空间

大型设备的维修通道设计，最能体现设计团队是否真正考虑过设备全生命周期的使用体验。如果机箱内部布局紧凑，要更换一个电源模块需要拆卸三层挡板、拔掉五组线束、用特殊工具才能触及固定螺丝，那维修时间就会从半小时变成半天。好的结构设计会为维修频率最高的模块设置独立的检修舱门，采用标准螺丝或快拆卡扣，线缆连接使用带锁扣的插拔式端子，所有需要定期更换的耗材都放在易于触及的位置。这些设计决策不会体现在对外宣传中，但它们会直接影响设备故障时的停机时间和维修成本。

第四，移动与固定——该动的时候灵活，该停的时候稳固

大型设备在科室内的位置并非完全固定，有时需要短距离移动来调整布局或做床旁检查。如果脚轮直径太小或材质过硬，推行时就会很费力，而且容易损伤地面；如果刹车系统不可靠，设备在使用过程中被轻微碰触就可能滑动，带来安全隐患。大型设备的脚轮设计需要同时满足推行省力和驻停稳定两个要求，通常采用大口径静音轮配合宽大易踩的刹车踏板，并辅以可调节高度的地脚支撑，在设备到位后进一步增强稳定性。移动和固定的切换应该由一个人独立完成，不需要额外的人力协助。

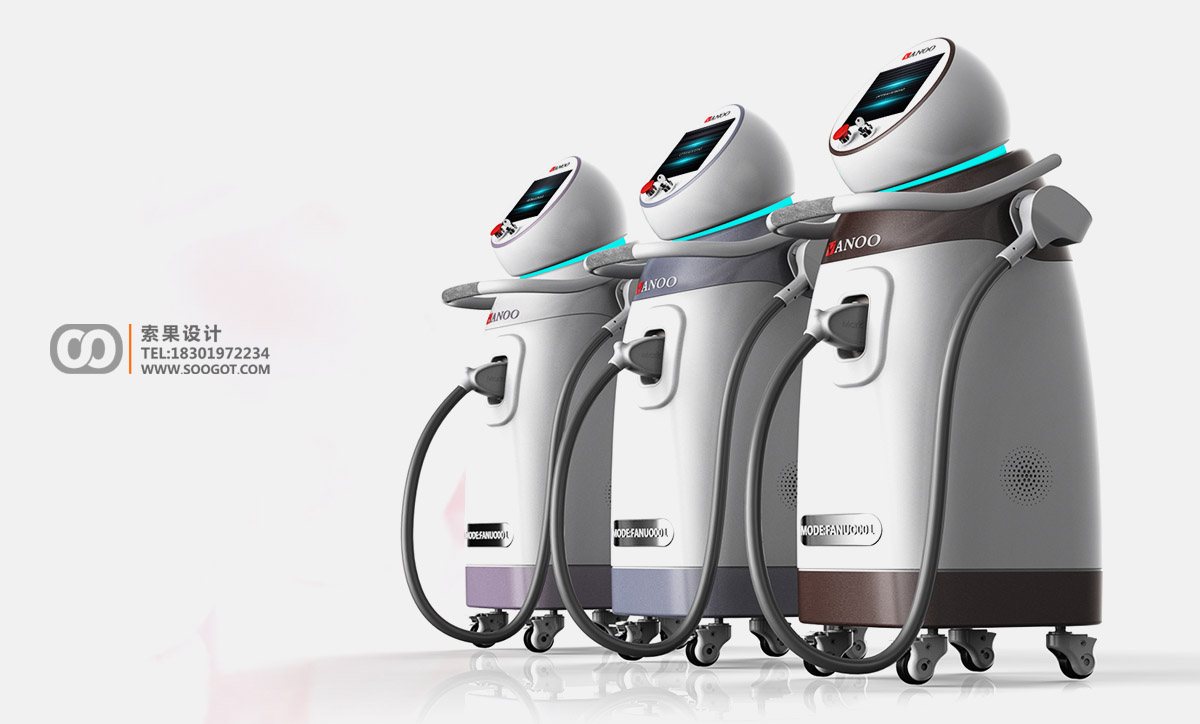

激光脱毛机器人外观设计

第五，操作界面与人机位置关系——大设备也要适配不同身高的使用者

大型设备的操作面板、屏幕和把手通常固定在机身的特定高度，但使用者的身高差异很大——从一米五到一米八五不等。如果屏幕或操作面板位置固定在某一个高度区间，高个子使用时要低头弯腰，矮个子则要踮脚仰头，长期下来容易积累疲劳。好的大型设备设计会在常用操作区域设置可调节高度的屏幕支架或控制面板，并在设计阶段就参考目标用户的人体测量数据来确定最佳位置。使用者的体态需求应该由设备来适应，而不是让使用者去适应设备固定的尺寸。

大型医疗器械的设计，难点不在整体架构的搭建，而在那些容易被忽略的细节处理。线缆怎么走、热量怎么散、维修怎么拆、移动怎么推、不同身高的人怎么用——这些问题不会出现在产品的宣传海报上，但它们会每天出现在设备的使用和维护过程中。一个走线槽的预留、一颗快拆螺丝的选用、一个进风口的位置调整，单独看都是很小的改动，但累积起来就决定了设备在实际使用中的体验评分。大型设备的设计工作，投入在细节里的时间和精力，最终会从使用者的反馈和维修记录里反映出来。大处的稳定靠结构计算，小处的周到靠设计用心。两个部分都做到位了，设备才算真正完成了它的设计任务。
