医疗器械的结构设计，属于那种“做好了没人夸，做坏了全怪你”的环节。外壳好不好看、界面好不好用，是大家都能感知到的；但内部结构合不合理、可靠性够不够、拆装维不便利，这些往往只有设备科工程师和售后人员才知道。然而正是这些看不见的细节，决定了设备在医院里能用三年还是用八年，维修是半小时搞定还是得返厂半个月。结构设计不是外观的附庸，它是设备安全、耐用和可维护性的实物载体。

上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编下面从五个方面，说清楚结构设计必须把控好的关键点。

第一，机械强度与疲劳寿命——在实验室里模拟十年的使用强度

医疗器械的设计使用寿命通常设定为五到十年，这意味着内部结构和外壳在此期间要承受大量的重复操作。抽屉滑轨每天推拉几十次，五年就是几万次；按键每天按压上百次，十年就是几十万次；连接线根部每天弯折，累积的疲劳损伤是设计时需要预判的。结构工程师在设计阶段会用有限元分析软件模拟受力情况，找到应力集中的部位，通过增加加强筋、调整壁厚、改变材料等方式来分散应力。同时会在样品阶段做疲劳测试，模拟真实使用频率进行反复加载，确认结构在预期寿命内不会出现开裂或断裂。这些前置验证工作虽然耗时，但比产品上市后批量召回要经济得多。

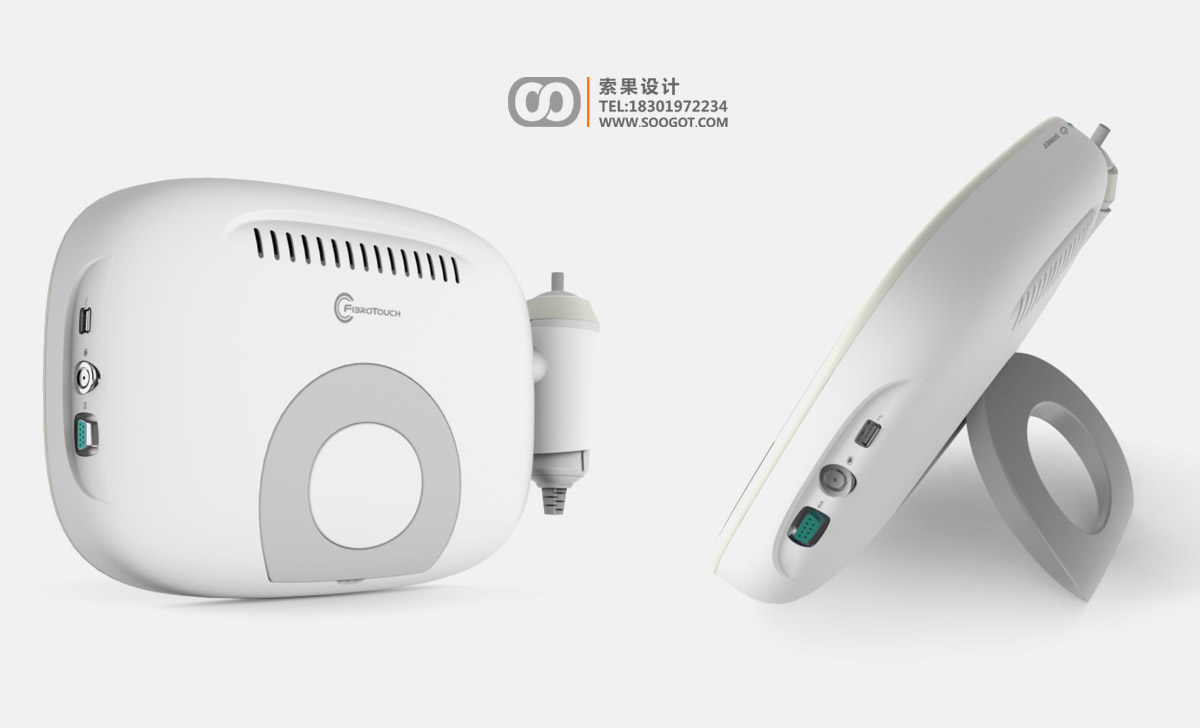

便携式彩超诊断仪

第二，防水防尘与密封设计——消毒液和灰尘是结构的天敌

医院环境对设备的防水防尘要求远高于普通电子产品。监护仪、超声主机、推车上的设备每天都要被消毒液擦拭，液体可能从面板缝隙、接口缝隙、散热孔渗入内部。结构设计通过密封圈、防水槽、迷宫式散热通道等方式来阻止液体侵入，通常要达到IPX1（防垂直滴水）到IPX8（持续浸水）不等的防护等级，具体取决于使用场景。同时，设备内部的电路板会做三防漆涂覆，即使少量湿气进入也能保护电路不被腐蚀。防尘同样重要，特别是风扇进风口会设计可拆卸的防尘网，方便定期清洗，防止灰尘堆积影响散热。

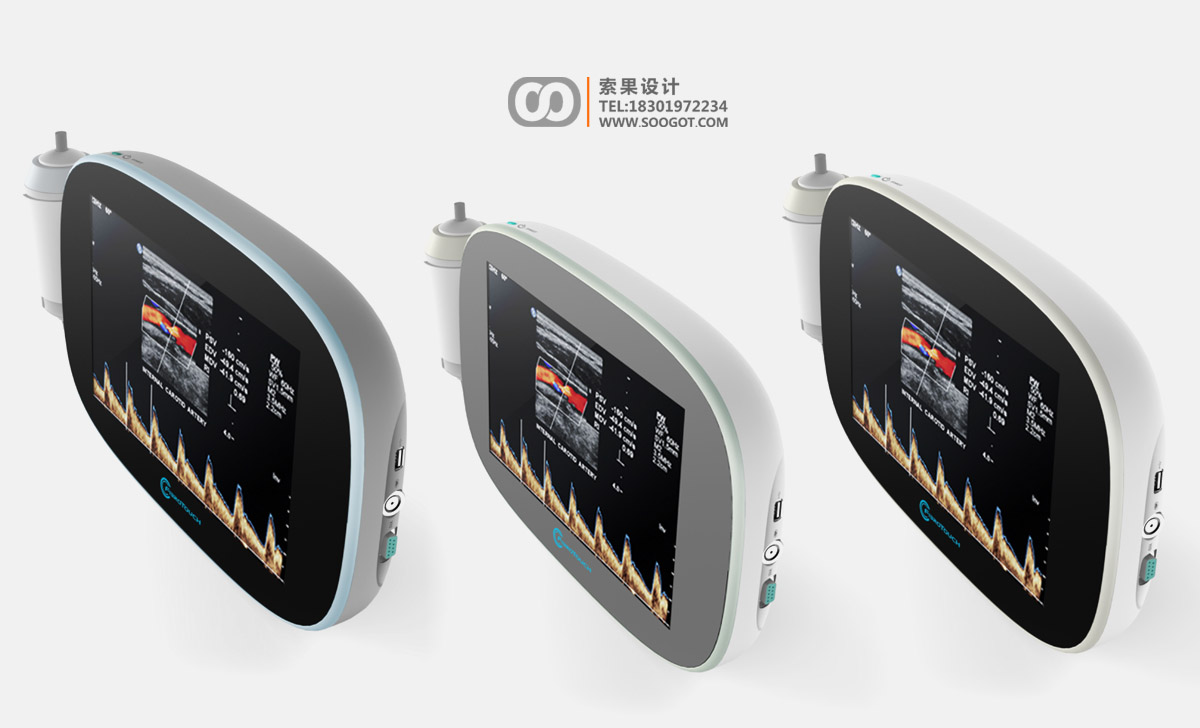

便携式彩超诊断仪

第三，散热设计与热管理——热量排不出去，寿命和稳定性都会打折

医疗设备内部有电源模块、功放电路、处理器等发热元件，如果热量不能及时导出，不仅会缩短元器件寿命，还可能引起性能波动或系统死机。结构设计要在布局阶段就把散热通道规划好，高发热元件靠近散热孔或散热片，风扇形成明确的风道，确保冷风从一侧进入、热风从另一侧排出。对于需要静音的设备，散热设计还要在风量和噪音之间做平衡，采用大尺寸低速风扇或被动散热方案。散热不良导致的问题往往在夏季或长时间连续使用时集中暴露，属于设计验证阶段必须覆盖的典型工况。

第四，可制造性与装配工艺——实验室样机能做出来不等于产线能量产

很多结构设计在实验室手工装配时一切正常，但一上产线就问题百出——零部件之间公差积累导致装配困难、螺丝孔位不正、卡扣过紧无法扣合。这些问题的根源是设计时没有充分考虑制造公差和装配顺序。合理的结构设计会为关键配合部位预留足够的公差范围，避免多个零件的公差朝同一方向累积；会优化装配顺序，让每一道工序的操作空间充足；会尽量使用卡扣和定位柱来减少螺丝数量，提高产线装配效率。结构工程师在设计初期就要与模具厂和产线工艺工程师沟通，确认制造能力和装配可行性，而不是等到模具开好后再想办法补救。

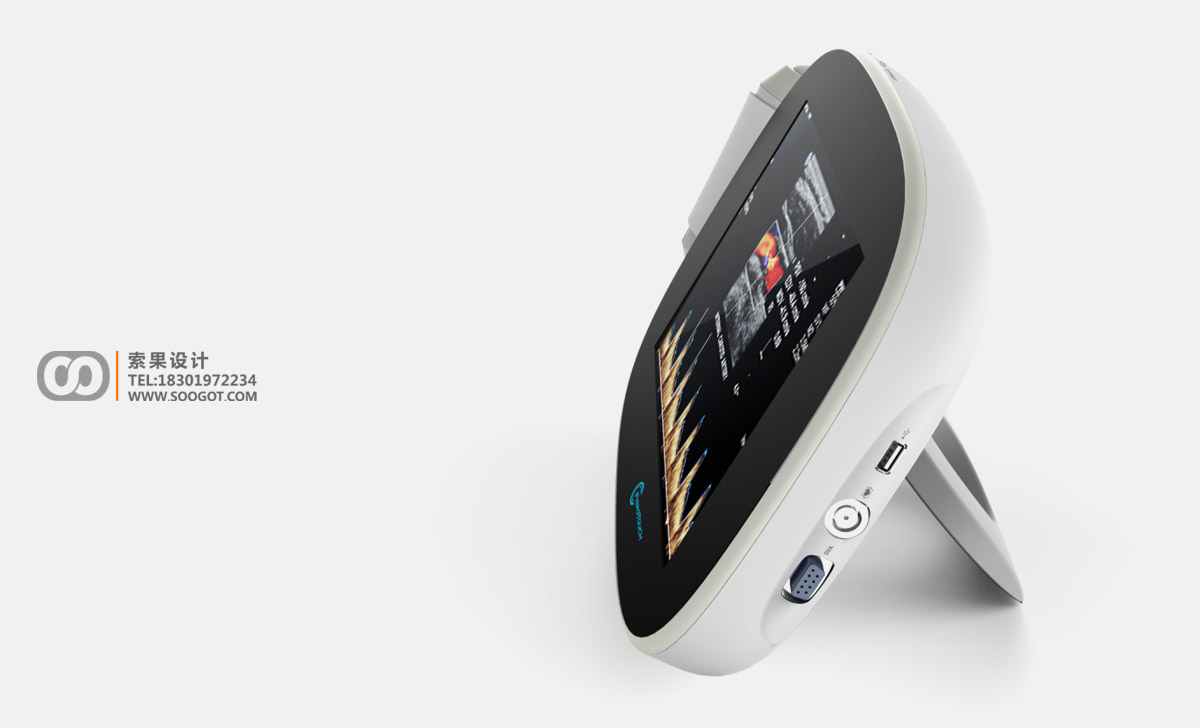

便携式彩超诊断仪

第五，可维修性与模块化设计——维修时间从三天缩短到半小时

设备在使用中出现故障是必然的，问题在于维修起来有多麻烦。如果内部布线错综复杂，要换一个电源模块得拆掉半个机箱；如果连接线全是焊接的，更换时必须动烙铁；如果易损件被焊死在主板上，维修成本可能逼近换新设备。好的结构设计会把易损件做成独立模块，用插拔式连接器而非焊接，用标准螺丝而非铆钉固定，并给维修人员预留足够的操作空间。进风口防尘网设计成可徒手拆卸的结构，电池设计成可快速更换的抽屉式，按键膜片做成可单独替换的组件。这些设计决策延长的是设备的使用寿命，降低的是医院的维修成本和停机时间。

结构设计在医疗器械中扮演的角色，是保障设备在复杂的临床环境中长期稳定运行的技术基础。它与外观设计、界面设计共同构成完整的产品体验，却常常在项目时间紧张时被压缩或被优先调整。但需要强调的是，强度和疲劳测试的结果、防护等级的达标程度、散热效率的具体数据、装配工艺的可行性验证、以及模块化维修的实操便利性，是衡量结构设计是否合格的标准。这些方面如果没有在图纸上考虑周全，最终交付到临床的设备就可能提前失效、维护困难、甚至存在安全隐患。结构设计这份工夫花在看不见的地方，而那些看不到的地方，恰恰决定着设备能用多久、坏了好不好修。
