射频消融仪是一种直接作用于人体组织的治疗设备，操作过程中功率、温度、阻抗三个核心参数动态变化，任何一项超出安全范围都可能造成组织损伤。因此它的UI设计比一般监护设备更为敏感，要求也更高。好的消融仪界面不仅要准确显示当前状态，更要在关键时刻辅助医生做出正确的判断。

上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编下面从五个设计角度，聊聊如何把消融仪的UI做得更专业、更顺手。

第一，三个核心参数的分工与排位——功率、温度、阻抗各归其位

射频消融过程中，功率决定产热速度，温度反映组织损伤程度，阻抗提示针尖接触状态和炭化风险。三个参数相互关联，但重要性和变化速率不同。合理的布局应该是：把实时数值和趋势变化同步展示出来，让医生同时看到“现在是多少”和“正在往哪个方向走”。功率用大号亮色数字显示，因为它是医生主动控制的变量；温度用中号字紧随其后，因为它是治疗效果的直观反馈；阻抗用小号字放在一侧，作为辅助参考。三个参数各占视觉层级的不同位置，而不是平均分配空间。数字旁边附一个微型趋势指示器，显示最近几秒的变化方向，比只看瞬时值更有判断价值。

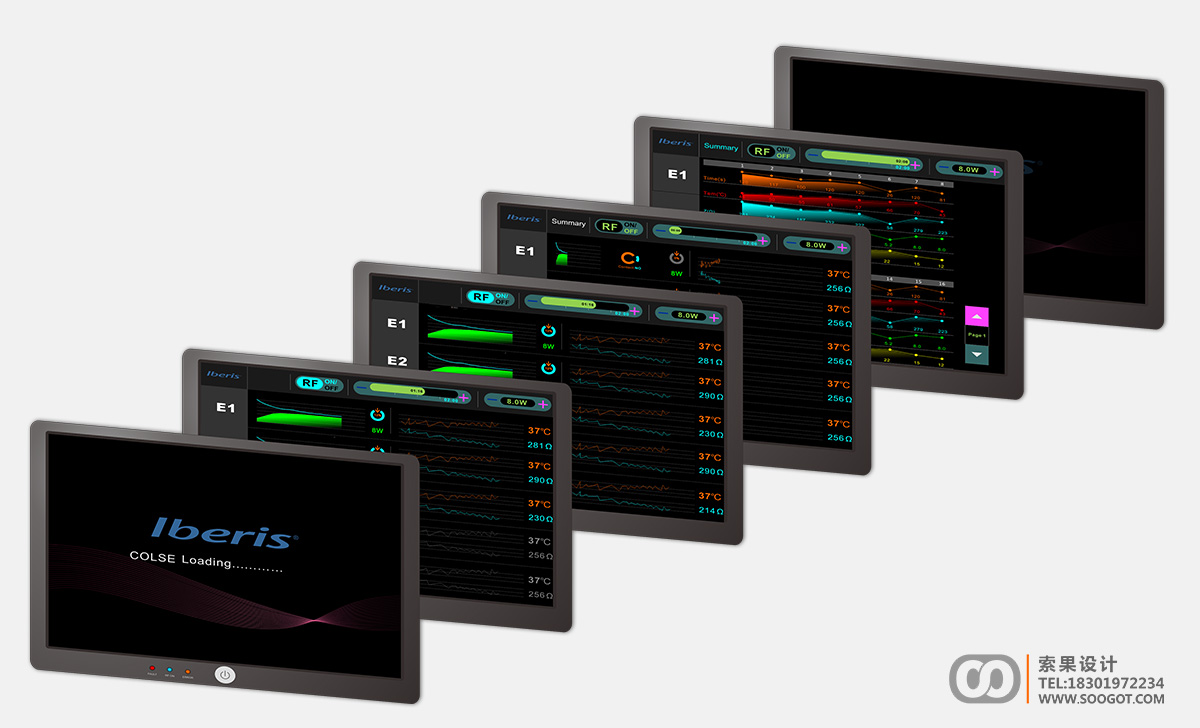

射频消融仪医疗交互UI设计

第二，曲线是主角，数值是配角——让动态变化被肉眼抓住

消融治疗不是恒态过程，组织在加热过程中阻抗会先降后升，温度有惯性延迟，功率会根据设定自动调整。如果界面上只有当前数值，医生看到的是一个个孤立的点，很难感知整体变化趋势。更优的做法是把实时曲线作为主视图，横轴显示持续消融的完整时间线，纵轴同时绘制功率、温度、阻抗三条曲线，用不同颜色和线型区分。曲线图下方标注当前数值，但视觉重心在波形上。医生通过曲线的斜率判断升温是否过急，通过阻抗曲线的转折判断炭化是否开始，通过功率曲线的波动判断系统调节是否稳定。曲线的信息密度远高于数字列表，值得在界面中占据主要空间。

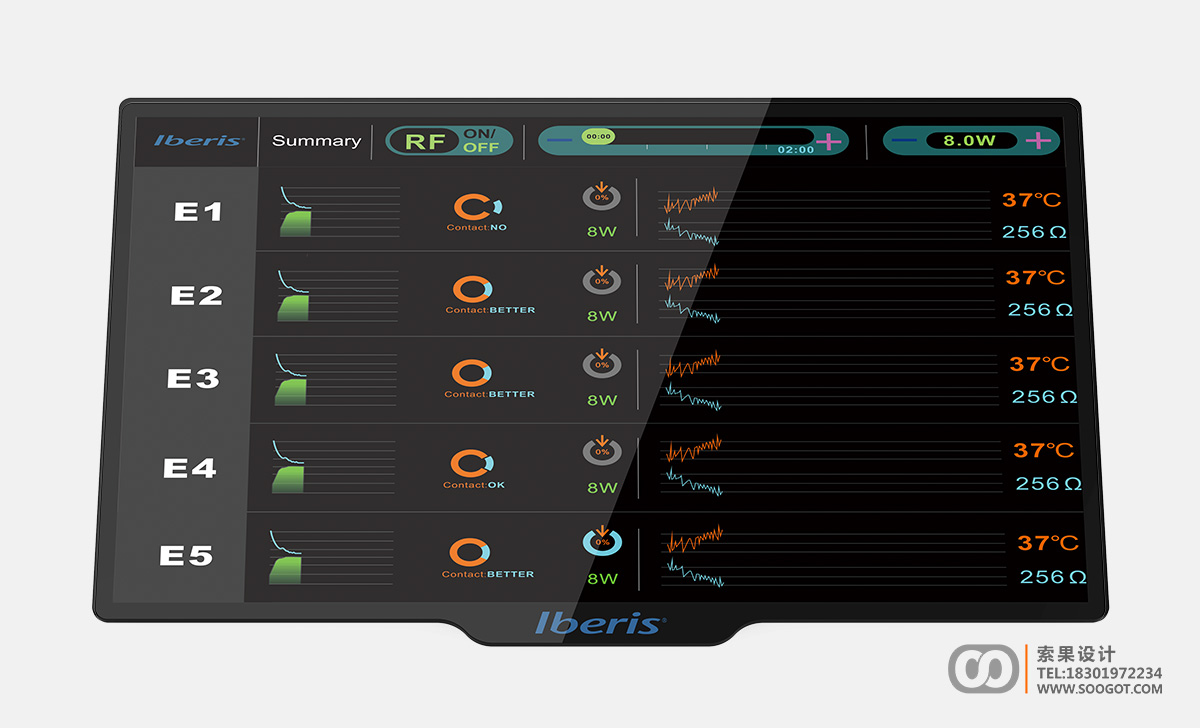

射频消融仪医疗交互UI设计

第三，预设方案一键调用——把复杂的参数组合打包成选项

消融治疗需要设置多组参数：目标温度、输出功率上限、最大时间、阻抗范围等。不同部位、不同病灶适用的参数组合差异很大。如果每次都需要医生逐一输入，不仅耗时，还容易遗漏或输错。合理的做法是把临床常用的参数组合做成预设方案卡片，比如“肝肿瘤标准”、“房颤肺静脉隔离”、“骨转移姑息消融”等，每个卡片内包含整套参数建议和适用说明。医生根据病灶类型点击对应卡片，全部参数自动填入，只需核对确认即可启动。对于经验丰富的医生，预设方案减少了重复劳动；对于经验不足的医生，预设方案提供了明确的参数参照，降低了设置错误的风险。

第四，报警分层不泛滥——每种声音都指向明确的行动

消融仪在运行中会产生大量监测数据，但需要报警的情况其实有限。如果所有异常都触发同样强度的声音和弹窗，医生很快会产生报警疲劳，真正危险的信号反而被淹没在一堆无关紧要的通知里。有经验的设计师会建立三级报警体系，每个级别的声音特征和视觉标识都有固定的模式：红色闪动配合连续高频音，意味着立即停止输出；黄色标记和间歇提示，提醒关注但不必中断治疗；蓝色或灰色信息条，只记录不打扰。所有报警提示都直接显示问题参数和建议操作，而不是代码或技术描述。这样医生听到声音就知道严重程度，看到文字就知道下一步怎么处理，不需要额外解码。

第五，操作流程分阶段——把“准备-执行-结束”三段分开呈现

消融操作可以自然分成三个阶段：参数设置阶段、消融执行阶段、结束总结阶段。每个阶段界面的侧重点应该不同。设置阶段，界面聚焦于参数输入，提供预设方案、手动微调和确认按钮；执行阶段，界面以曲线图为核心，辅以当前数值和剩余时间，所有操作按钮缩小但保持可及；结束阶段，显示完整的消融记录，包括最高温度、总时间、阻抗变化曲线，方便术后记录和复盘。三个阶段使用同一套布局框架，但内容权重各有侧重。这种分段式设计让医生在每个阶段都清楚当前的界面应该关注什么，减少了信息冗余带来的认知负担。

射频消融仪的UI设计，本质上是在帮助医生把操作安全这件事从被动依赖设备转变为主动掌控过程。一个优秀的消融界面不是把尽可能多的数据塞进屏幕，而是通过合理的布局、动态的曲线、清晰的预设路径和分明的报警层级，让医生在操作过程中始终掌握核心信息、排除无关干扰、保持判断清晰。每一次界面优化都是在为医生的决策提供更充分的视觉支撑，最终服务于那个唯一的目标——安全、准确地完成消融治疗。好的UI不需要让医生记住操作流程，它应该让医生在操作时觉得每一步都顺理成章。
