核酸提取，是分子诊断流程中最基础也最关键的“前处理”环节。从咽拭子、血液或组织样本中分离出纯净的核酸，是后续PCR检测或基因测序能够成功的前提。这个过程中，有一台设备默默承担着最繁重、最重复的工作——全自动核酸提取仪。上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为它的设计，决定了实验室的通量、提取效率以及操作员每天的工作状态。

一、 提取核心：让磁珠听话，把核酸带出来

当前主流的核酸提取仪基于磁珠法原理：磁珠表面带有特定官能团，在特定缓冲液条件下与核酸结合，然后通过磁棒将磁珠从溶液中分离出来，经过洗涤和洗脱步骤，得到纯净的核酸。

这套流程的关键在于磁分离的效率。磁棒的设计要能在不接触样本的前提下，精准吸附磁珠，并随着磁套的升降实现磁珠在孔间的转移。磁棒的磁场强度要适中——太弱吸不住磁珠，太强则磁珠会聚集成团，导致洗涤不充分。优秀的磁棒设计往往采用多层磁铁结构，产生均匀且集中的磁场，确保磁珠能够快速、整齐地被吸附在孔壁或孔底。磁套的材料和厚度同样影响分离效率，太薄易破损，太厚则减弱磁力传导。

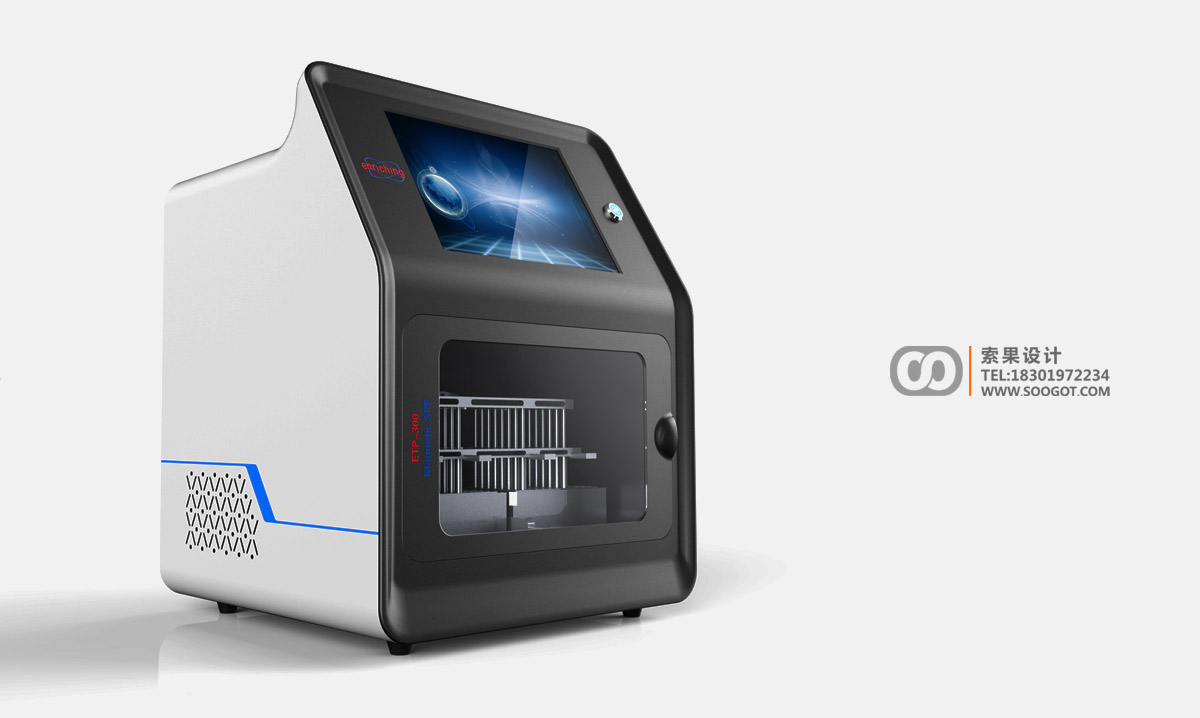

核算提取实验室设备仪器外观设计

二、 防污染设计：看不见的“敌人”，看得见的防线

核酸提取过程最容易出的问题，不是提不出来，而是“提出来的是别人的核酸”——交叉污染。气溶胶、移液过程中的飞溅、试剂残留，都可能让一个阳性样本“传染”给旁边的阴性样本。

好的核酸提取仪必须在防污染上下足功夫。首先是物理隔离：样本处理区与试剂区、废液区要有明确的物理分隔，避免气流交叉。其次是封闭式运行：提取过程全程在封闭的提取仓内完成，操作员只负责放入耗材和取出提取产物，不参与中间过程。紫外灯是标配，每次运行结束后自动照射，消除舱内可能残留的核酸片段。HEPA过滤系统也要纳入设计，保持舱内正压或负压状态，防止污染物外泄。有些设计还会在耗材底部增加密封结构，确保废液和磁珠被彻底封闭，不被二次接触。

三、 操作与流程：一放一取，剩下的交给机器

核酸提取的操作流程，直接影响实验室的整体效率。一台好的提取仪，应该让操作员的工作简化为三个动作：放样本、放试剂耗材、按启动键。

软件界面的设计应当围绕“流程可视化”展开。操作员应能清晰看到当前提取进度、剩余时间，以及每个步骤的实时状态（结合、洗涤、洗脱、磁分离等）。对于异常情况，提示信息应具体明确——“磁套脱落”“试剂不足”“温度异常”——避免使用让操作员无从下手的模糊错误代码。操作步骤的设计要考虑紧急情况下的可中断性：当需要暂停提取时，设备应能在当前步骤安全停止，允许操作员处理异常后再恢复运行，而不必废弃整板样本。

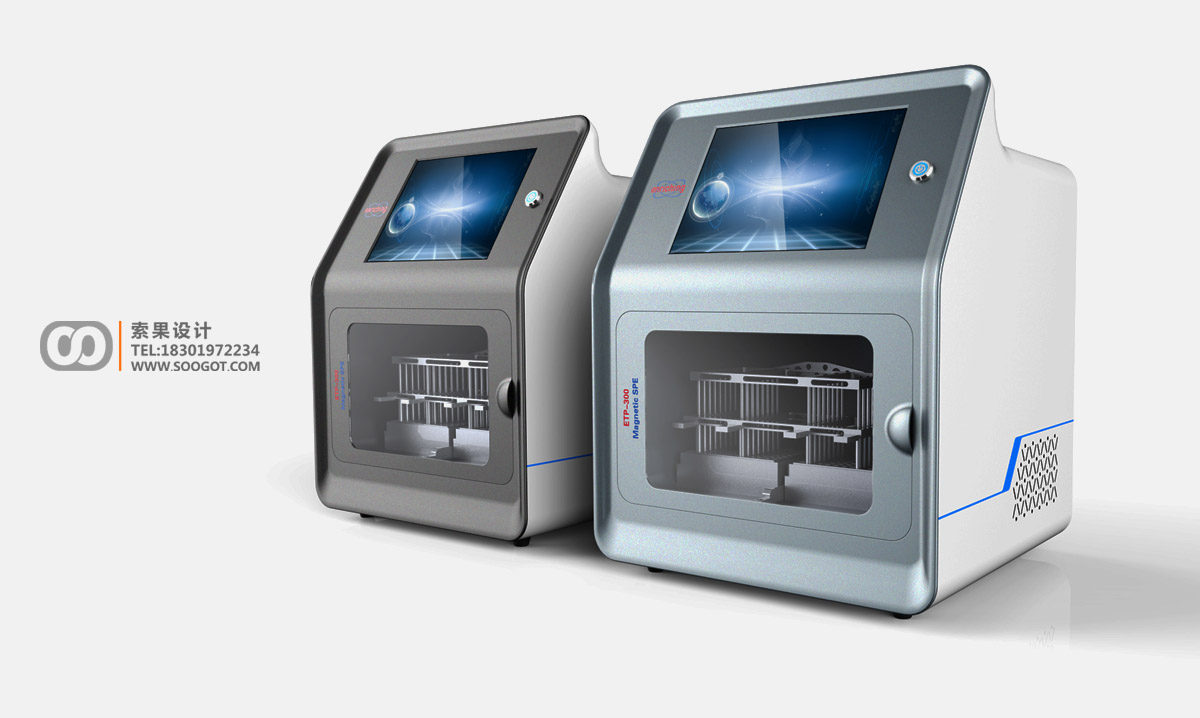

核算提取实验室设备仪器外观设计

四、 温度与试剂管理：给酶和核酸最合适的温度

核酸提取过程中，裂解和洗脱两个步骤对温度高度敏感。裂解通常在55-65℃进行，目的是让细胞充分裂解、释放核酸；洗脱则常在70-80℃，让核酸从磁珠上解离下来。温度不准，得率就大打折扣。

设备需要配备独立且精准的温控模块，通常采用帕尔贴（TEC）加热，配合高精度温度传感器，确保孔间温差不超过±0.5℃。温控模块最好采用独立分区设计——不同步骤的孔位可以设定不同的温度梯度，无需等待整板升降温，有效缩短提取总时长。试剂仓的设计也很关键：部分试剂需要冷藏保存（如蛋白酶K），设备应提供2-8℃的冷藏存储区域，并支持在线添加，避免操作员在运行中途手动开盖加试剂。

五、 通量与灵活：大小通吃，才是好搭档

不同实验室对核酸提取的通量需求差异很大。三甲医院检验科可能需要一次处理96个样本，而小型实验室可能一次只需处理16个样本。设备设计应当具备足够的通量灵活性。

模块化设计是常见方案：同一台主机，通过更换不同类型的提取模块，可覆盖16、32、48、96等不同通量。深孔板和联管耗材都兼容，既能适应高通量的标准化流程，也能满足科研中的小批量灵活需求。通量的扩展不应牺牲操作便捷性——耗材的取放、程序的切换、结果记录导出，都应保持高度一致的用户体验。

结语

核酸提取仪的设计，是把“看不见的分子”和“看得见的机械”放在一起反复推敲的过程。它需要磁分离精准、污染防控严密、操作路径清晰、温控稳定可靠、通量灵活适配。当这台设备在实验室里安静运转时，操作员可以放心去做别的事；当它停止时，等待PCR的核酸已经就位。这种“不添乱”的稳定，就是核酸提取仪在设计上的全部追求。
