消融射频仪是肿瘤微创治疗和心脏电生理领域的核心设备，通过高频电流（通常200k-500kHz）在组织中产生热效应，使病变组织发生凝固性坏死。其设计核心在于：既要保证足够的能量输出以彻底灭活病灶，又要避免热损伤扩散至周围正常组织。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊这类设备的设计要点。

一、 射频能量输出：稳定可调，实时响应

射频仪的心脏是能量发生模块。它需要将市电转换为高频交流电，并通过电极作用于人体组织。设计时，输出功率范围应覆盖5-200W（射频消融），步进精度≤1W，频率稳定度±1%。功率控制回路采用闭环反馈，实时监测输出电流和电压，自动调整以保证设定功率与实际输出偏差≤5%。

对于心脏消融，还需提供温度控制模式（恒温消融）和阻抗控制模式（自动降功率）。此外，设备应支持多种输出波形：连续波（用于快速升温）、脉冲波（用于间歇加热）、温控波（根据组织温度自动调整）。能量输出的稳定性和可控性，是射频仪有效性和安全性的共同基石。

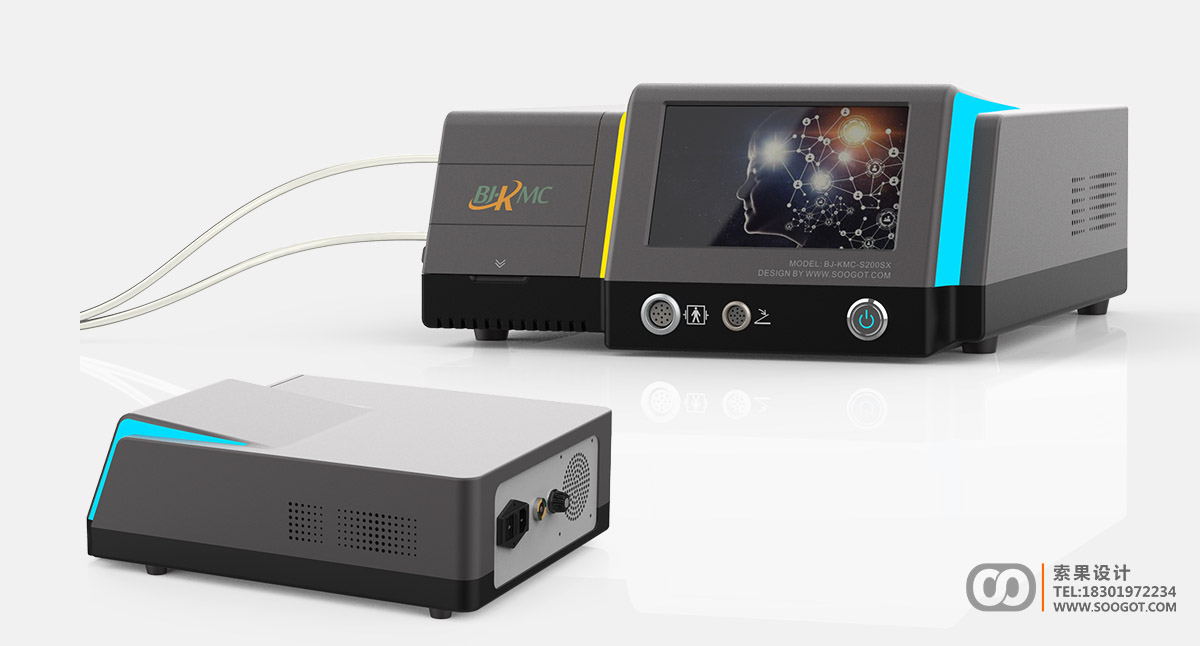

消融射频仪外观设计

二、 组织阻抗监测：预警碳化，保护正常组织

射频消融过程中，组织阻抗是动态变化的。初始阻抗通常在50-150Ω，随着加热进行，组织脱水碳化，阻抗会急剧上升。如果阻抗过高，不仅消融效果下降，还可能造成电极黏附和组织撕裂。

因此，射频仪必须内置高精度阻抗测量模块（精度±2Ω），并以曲线形式实时显示在UI上。当阻抗上升速率超过设定阈值（如5秒内上升30Ω），系统应自动降低功率或发出预警，提示医生调整电极位置。更先进的设备可集成“阻抗-温度”双参数模型，预测消融边界。阻抗监测，是防止过度消融的第一道防线。

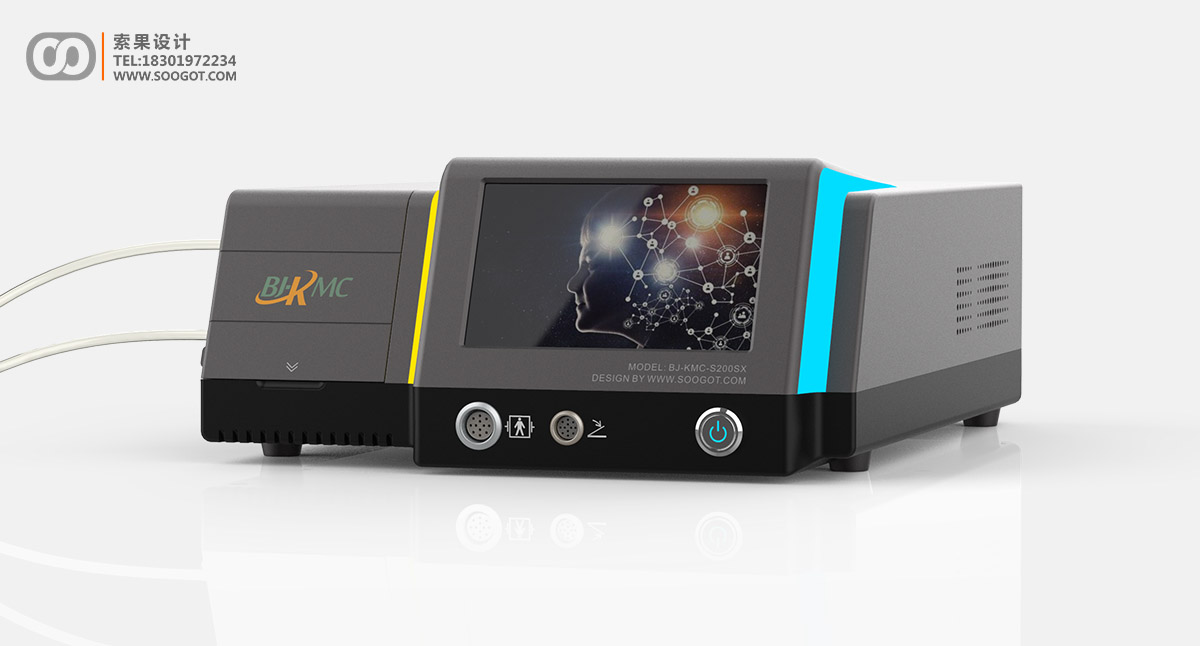

消融射频仪外观设计

三、 温度监测与冷却：双针感知，主动降温

温度是评价消融效果的直接指标。消融针尖应至少内嵌2个独立热电偶，分别监测针尖温度和组织边缘温度。UI上以数字和色带两种方式呈现——针尖温度过高（＞100℃）提示碳化风险，边缘温度不足（＜50℃）提示消融不彻底。

对于需要长时间消融或大范围消融的场景，设备还应具备主动冷却功能：通过针内循环生理盐水或冷却气体，带走针尖多余热量，使表皮温度维持在安全范围（<45℃）。冷却系统要与能量输出联动——冷却不足时自动限制功率。温度感知和主动冷却，让射频消融从“盲烧”变成“可控加热”。

四、 操作安全与防错：多重联锁，急停冗余

射频仪直接向人体输出能量，安全设计必须冗余。首先，硬件级急停按钮必须醒目且易触碰，按下后无论软件状态如何，能量输出瞬间切断，同时释放残余电荷。其次，多重联锁条件：脚踏开关未踩下、中性电极（负极板）未贴紧、接触阻抗超标，任一条件不满足，设备都无法启动。

对于心脏消融，还需集成体表ECG监测，当检测到ST段抬高或心律失常时，自动暂停输出。软件方面，每次开机自检所有安全回路，并记录日志。所有安全参数（温度上限、功率上限、阻抗阈值）都应设有绝对上限，不可被用户随意修改。安全不是功能，是射频仪的默认属性。

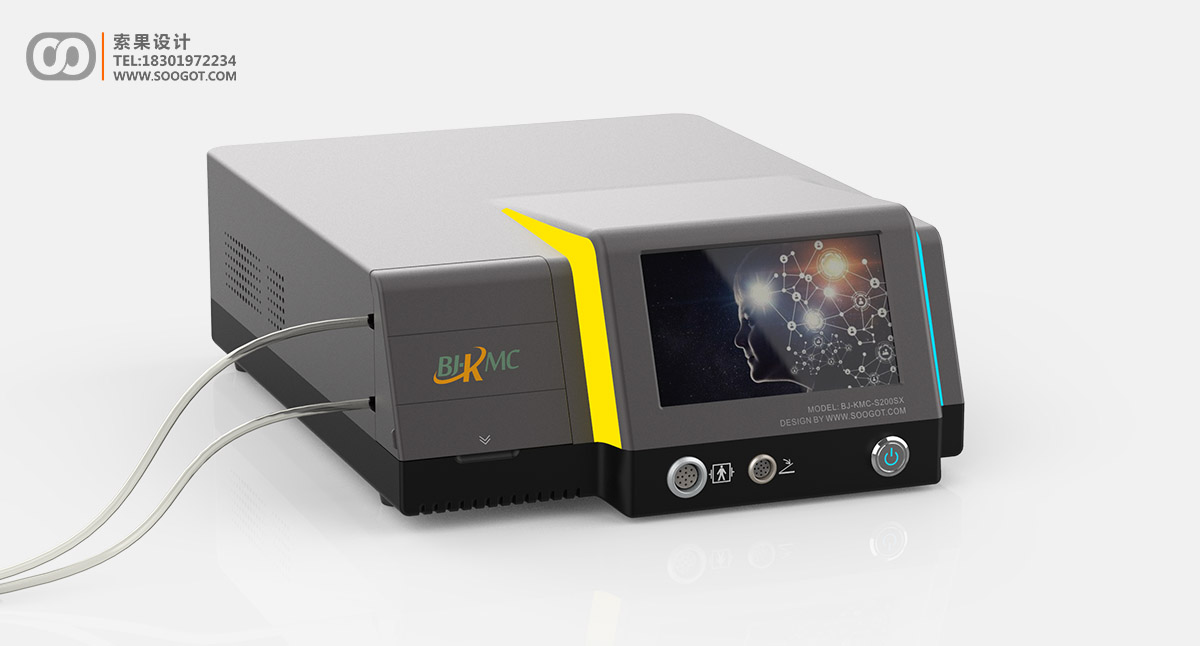

消融射频仪外观设计

五、 人机交互与数据管理：简单直观，全程可溯

射频消融手术中，术者需要同时关注超声图像、心电监护、消融参数和患者状态。UI设计必须让关键信息一目了然：主界面中央显示实时功率、温度、阻抗、剩余时间四个核心参数，字号≥6mm；右上角显示动态曲线（温度/时间、阻抗/时间）；左下角为预设方案列表（肝消融、肺消融、心脏消融等）。

操作采用“步骤向导”：① 选择方案 → ② 连接电极 → ③ 测试阻抗 → ④ 启动消融 → ⑤ 监控曲线 → ⑥ 结束冷却。每一步在UI上高亮引导。此外，设备应自动记录每次消融的完整数据（功率曲线、温度曲线、阻抗曲线、报警事件），支持USB导出PDF报告。数据可追溯，是临床质量和合规的共同需求。

结语

消融射频仪的设计，本质是让能量在医生手中变成一把“有眼睛的手术刀”。它输出稳定，但懂得根据组织阻抗自我调节；它温度可控，但能在安全与疗效之间找到平衡；它操作直观，但绝不放松任何一道安全联锁。当医生看着屏幕上平稳的温度曲线和恰到好处的阻抗变化，从容地完成一台高难度消融手术时，射频仪就真正实现了它的设计使命：让热能精准服务于生命。
