便携式彩超诊断仪，正逐步从大医院走向基层、急诊、救护车甚至家庭。它体积小、重量轻，但功能不能缩水。如何在“小身材”里塞进“大能量”，同时保证操作顺手、图像清晰、续航持久？上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊设计关键。

一、 轻量化与便携：拿得动，放得下

便携式彩超的核心优势就是“便携”。整机重量应控制在1.5公斤以内，最好能用单手轻松提起。外壳材质选用碳纤维或高强度工程塑料，既轻又结实。外形设计要圆润紧凑，没有突出的把手或旋钮，方便塞进背包或急救箱。

屏幕与主机可以一体化设计，像大号平板，屏幕尺寸7-10英寸，兼顾显示清晰度和整机尺寸。探头插口设计在机身侧面或顶部，避免线缆干扰握持。如果设备需要支架，应设计成可折叠或可拆卸式，不需要额外工具。随机附带的便携包要有防震隔层，保护探头和屏幕。一台好的便携彩超，应该让医生愿意带着它出急诊、下基层，而不是因为太重而留在科室里。

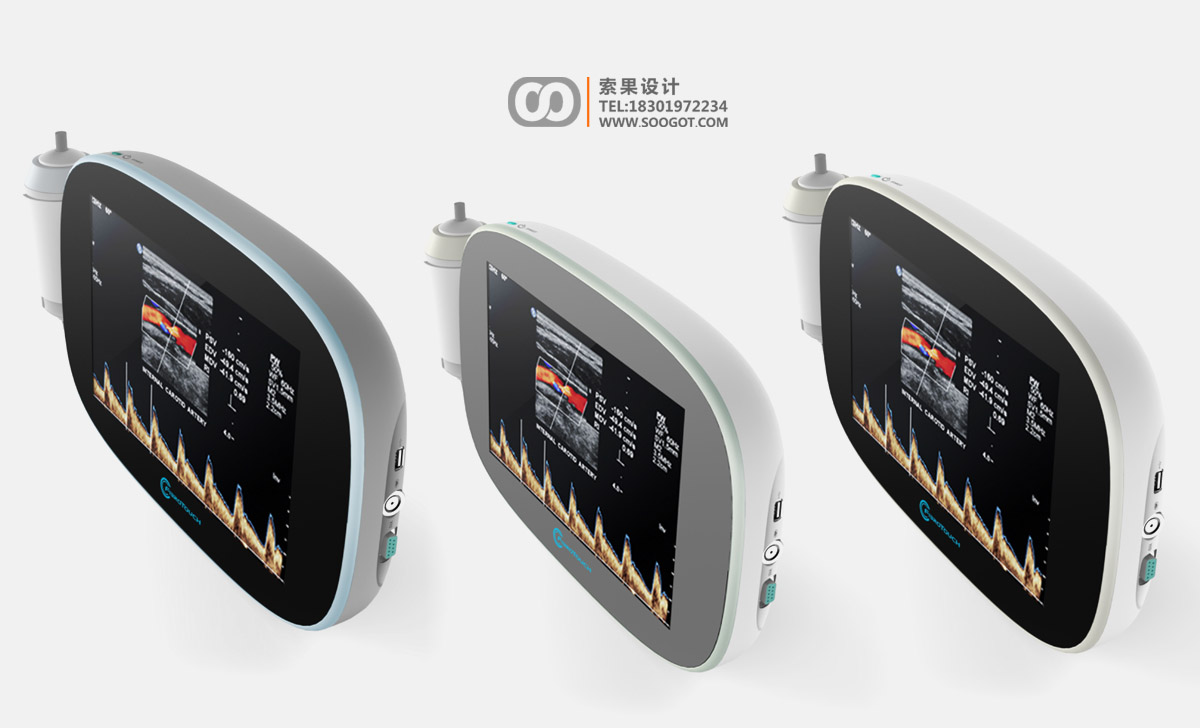

便携式彩超诊断仪

二、 人机工学与操作便利：单手掌控，不费劲

便携彩超经常在非标准环境下使用：救护车上、患者床边、野外救援。因此，操作必须简单、直观、适应各种姿势。设备背面应有手持凹槽或绑带，方便单手握持时稳定不滑。常用功能键（如冻结/解冻、保存图像、调节增益）应设计在握持手指自然触及的位置，最好是物理按键，便于盲操。

触摸屏要足够灵敏，支持戴手套操作，且屏幕亮度可无级调节，适应户外强光或夜间暗光。UI图标要大，文字简洁，避免层层嵌套菜单。对于基层医生，设备应提供“一键优化”功能，自动调节增益、深度、焦点，快速获得可用图像。好的人机设计，让没有超声经验的全科医生也能在半小时内上手。

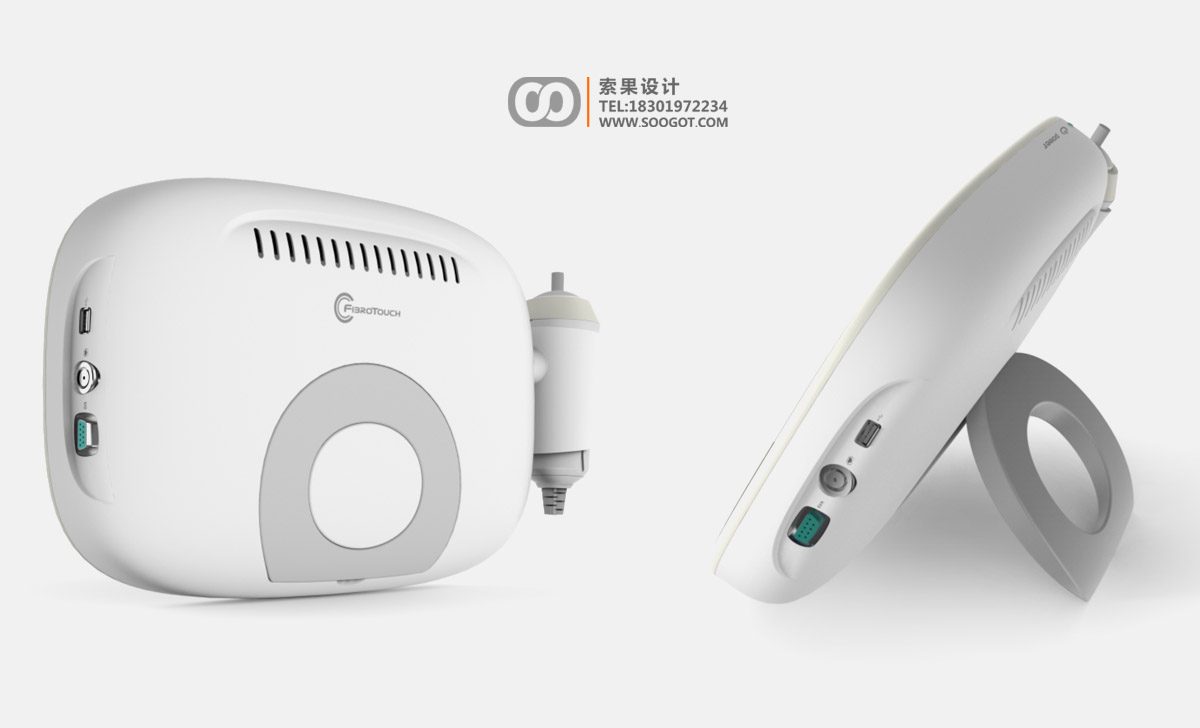

便携式彩超诊断仪

三、 图像质量与性能平衡：小机器，大本领

便携不等于低性能。彩超的核心是图像质量，设计时必须平衡硬件体积与成像能力。采用新一代专用超声芯片（ASIC）和高频宽带探头，在低功耗下实现高分辨率成像。支持B模式、彩色多普勒、脉冲多普勒等常用模式，满足腹部、心脏、血管、小器官等常规检查需求。

图像处理算法要智能降噪、边缘增强，弥补小尺寸换能器的物理限制。UI应提供不同检查部位（肝脏、肾脏、心脏等）的预设参数，一键切换，减少手动调节。同时，设备要保留手动调节精细参数的能力，满足专家用户。图像存储格式应为DICOM标准，便于后续分析。性能与体积的平衡，是便携彩超设计最难但也最见功力的地方。

四、 续航与散热：撑得久，不烫手

便携彩超依赖电池供电，一次充满应能连续工作至少2-3小时（满足一次出诊或急诊需求）。电池采用可拆卸设计，方便更换备用电池。充电接口为通用USB-C或医用级专用口，支持快充。

散热是另一大挑战：高性能芯片和探头驱动电路会产生热量，而紧凑机身不利于散热。设计上要用导热材料将热量传导至外壳散热片，同时避免外壳局部过热烫手。探头在连续扫描15分钟后，表面温度不应超过43℃。软件可以监测温度，过高时自动降频或提示暂停使用。续航和散热做不好，再好的图像也无法持续服务。

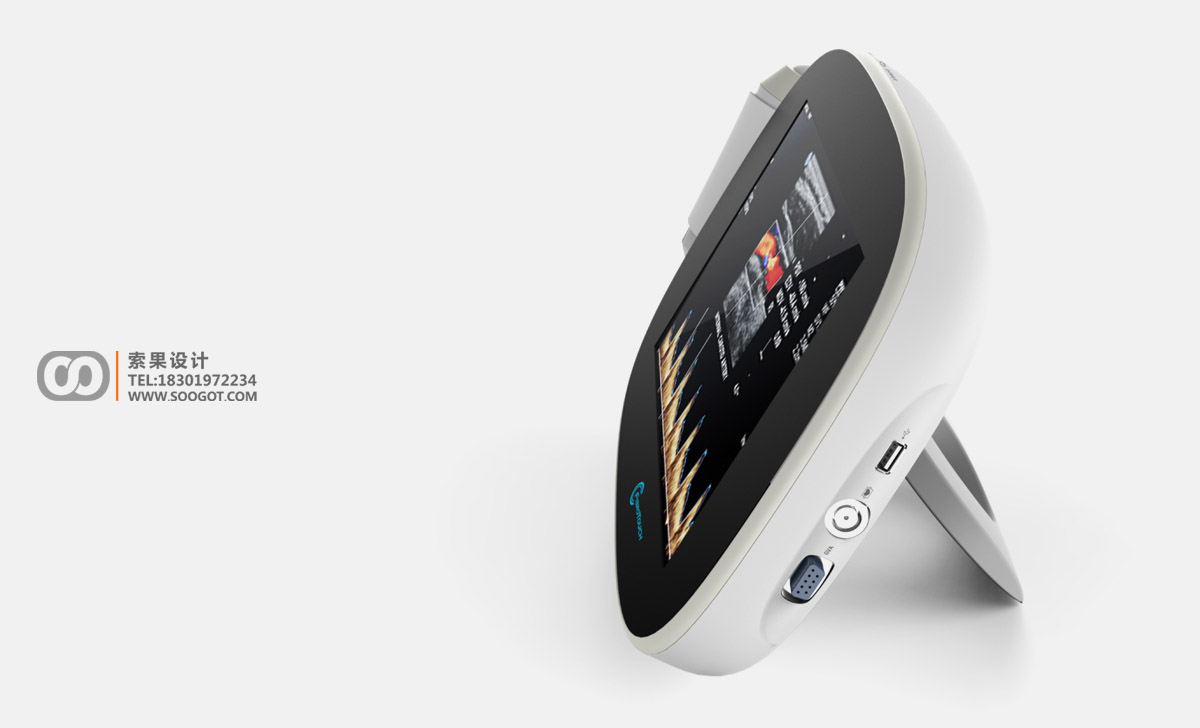

便携式彩超诊断仪

五、 连接性与数据管理：无缝对接，不丢信息

便携彩超采集的图像和报告，需要方便地传输到医院PACS系统或电子病历。设备应内置Wi-Fi和蓝牙，支持无线传输。同时提供USB接口，用于导出数据或连接打印机。

数据安全不可忽视：患者信息加密存储，传输采用HTTPS或VPN。设备应支持用户登录权限管理，确保只有授权人员能访问数据。UI上要能快速生成图文报告，包含患者基本信息、测量数据、关键图像和医生结论，并支持一键打印或发送。对于基层医疗机构，数据云端备份功能有助于远程会诊。好的连接设计，让便携彩超不仅是诊断工具，更是医疗信息网络中的智能节点。

结语

便携式彩超诊断仪的设计，是在“小”和“强”之间找平衡。它要轻得能随身带，但要强得能看清病灶；要简单得让新手会用，但要专业得让专家不嫌弃；要续航撑得住出诊，但要散热不烫手。当这些看似矛盾的要求都被一一满足时，便携彩超才能真正成为医生的“口袋里的听诊器”，把精准诊断带到每一个需要的角落。
