PCR仪，也就是聚合酶链式反应检测仪，在核酸检测、病原体筛查中扮演着核心角色。它的工作流程复杂：设置温度循环、选择荧光通道、解读扩增曲线。如果UI设计得不好，实验员轻则参数设错重做实验，重则得出错误结果。那么，一款好用的PCR仪UI应该怎么设计？上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面来聊聊。

一、 流程向导：把复杂的实验步骤“翻译”成傻瓜式导航

PCR实验的参数很多：预变性温度和时间、变性温度、退火温度、延伸温度、循环数、荧光采集时机……传统设备把这些参数全部堆在一个界面上，密密麻麻，新手看了头大，老手也容易设错。

好的UI应该采用“流程向导”模式。用户只需要按照实验的真实顺序，一步一步填写：第一步，设置预变性（推荐值自动填入）；第二步，设置循环参数（默认三步骤，可添加）；第三步，选择荧光通道（FAM、HEX等）；第四步，设置热盖温度和体积。每一步都配有简短的中文说明，比如“预变性：让DNA双链彻底打开，通常设为95℃ 5分钟”。界面底部有一个进度条，告诉用户完成了百分之几。最后一步是“确认运行”，把所有参数汇总显示在一页上，让用户核对一遍。这样，即使是不熟悉PCR的新手，也能按部就班地完成设置，不会漏掉关键参数。

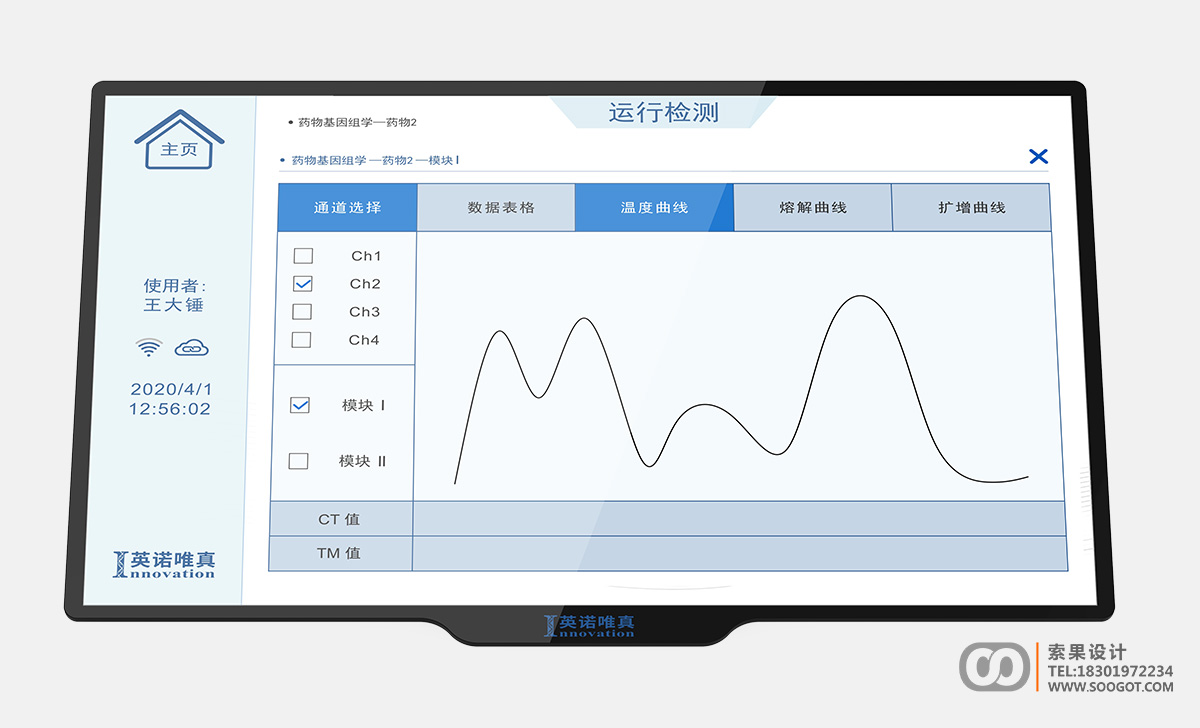

PCR仪检测仪类用户界面UI设计

二、 参数防呆：给数值加上“安全护栏”

PCR实验对温度精度要求极高，差0.5℃可能导致扩增失败。但实验员在手动输入温度时，难免手滑输错——比如把“95℃”输成“195℃”，设备如果直接执行，不仅损坏样本，还可能烧坏仪器。所以，UI必须内置“参数防呆”机制。

具体做法是：每个数值输入框都有合理的上下限。比如温度输入范围设为0-120℃，超出时自动弹出一个红色提示框：“温度不能超过120℃，请重新输入。”对于循环数，限制在1-99之间。对于时间，可以限制最大为24小时。更智能的做法是，根据选择的试剂盒型号，自动锁定推荐的参数范围，超出范围时给出警告：“此参数超出试剂盒推荐范围，可能影响结果，是否继续？”这种防呆设计不会限制有经验的用户做探索性实验，但能有效阻止明显的输入错误。另外，数字键盘要在触摸屏上弹出大号按键，避免手指粗按错。

三、 实时监控：让扩增曲线“动起来”

PCR实验一旦开始运行，可能需要一两个小时。用户不会一直盯着设备，但需要随时了解运行状态。好的UI会在主屏幕上用一个大的“状态卡片”显示当前步骤、剩余时间、温度变化。同时，用一个动态的扩增曲线图实时显示每个循环的荧光信号。曲线图不需要太精细，但一定要有“实时刷新”的效果——每完成一个循环，曲线上就多一个点，用户能直观地看到扩增趋势。

如果实验出现异常（比如基线漂移、无扩增），UI要主动提醒，而不是等实验结束才报警。比如，在第三个循环时发现荧光信号异常偏低，界面可以弹出一个黄色提示条：“循环3荧光信号弱，请检查样本或试剂。”这样用户可以及时中止实验，避免浪费更多时间。实时监控的另一个重要功能是“日志记录”：每5秒记录一次温度、每循环记录一次荧光值，用户可以随时回放。万一实验失败，这些数据是排查原因的关键。

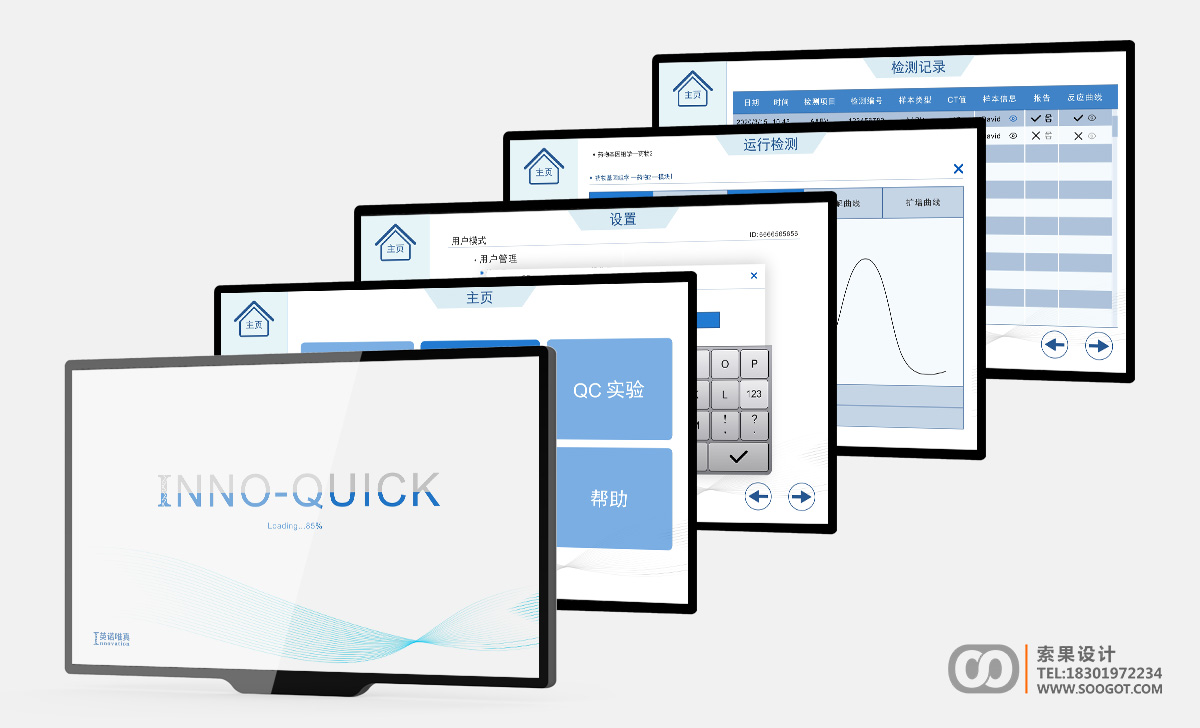

PCR仪检测仪类用户界面UI设计

四、 结果解读：把复杂的Ct值变成“是/否/不确定”

PCR检测的最终结果是Ct值（循环阈值）。但临床实验员不一定都懂Ct值的含义。好的UI应该在结果显示页面上，用通俗的语言和颜色告诉用户结果。

例如，对于新冠病毒核酸检测，UI可以这样设计：Ct值＜35，显示绿色“阳性”，并附带文字：“检测到病毒核酸，请结合临床。”Ct值＞40，显示蓝色“阴性”，文字：“未检测到病毒核酸。”Ct值在35-40之间，显示黄色“可疑”，文字：“结果处于灰区，建议复检。”同时，把原始的扩增曲线图放在下方，让专业用户自行判断。此外，UI要支持批量结果导出，生成PDF或CSV报告，报告包含患者信息、每个通道的Ct值、扩增曲线缩略图、操作员签名栏。不要只显示在屏幕上，因为实验员需要把结果归档或打印。

五、 数据追溯：每一管样本都“有据可查”

PCR实验室非常注重结果的可追溯性。如果一批样本出了问题，要能回溯到是哪台设备、哪个孔位、哪个循环出的异常。因此，UI必须内置完整的“数据追溯”功能。

每完成一次实验，系统自动生成一个不可编辑的实验记录，包含：设备序列号、运行时间、每个孔位设置的样本ID、完整的温度和时间参数、荧光原始数据、结果判读。实验员可以添加备注，但不能修改核心数据。这些记录可以保存在设备本地，也可以自动同步到LIS（实验室信息管理系统）或云端。此外，UI要支持“孔板视图”——用96孔板或384孔板的图形化界面，每个孔显示样本ID和结果（颜色块表示阳性/阴性）。点击某个孔，弹出该孔的扩增曲线和Ct值。这种可视化方式，让实验员一眼就能看出整板的结果分布，找出异常孔位。数据追溯不是可选功能，而是PCR仪UI的必备素养。

结语

PCR仪检测仪的UI设计，本质上是为“零错误”服务的。它要让复杂的实验流程变得清晰可跟，用防呆机制挡住输入错误，用实时监控让用户安心，用通俗的结果解读降低误判，用完整的数据追溯守住合规底线。一台PCR仪如果UI做得好，实验员会觉得“这设备真懂我”；如果做得差，那就是“每次设置都要查手册”。好的设计，就是把专业门槛降下来，把可靠性和效率提上去。毕竟，实验员的时间应该花在分析结果上，而不是花在跟界面较劲上。
