超声检查是医院里最常见的影像检查之一。医生拿着探头在患者身上滑动，眼睛盯着屏幕上的实时图像，同时还要调节参数、测量病灶、记录数据。超声设备的UI设计，直接关系到医生的诊断效率和准确性。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为一个好的超声UI，不是功能多强大，而是让医生在扫查过程中“不卡顿、不分心、不费劲”。下面，我们从五个方面聊聊，超声设备的UI到底该怎么设计。

一、 图像优先：让屏幕上的每一像素都为诊断服务

超声设备的核心是图像。UI设计的第一原则，就是“图像最大化，干扰最小化”。主屏幕上，超声图像应该占据至少80%的面积。所有操作按钮、参数数值、患者信息，都应该以半透明或紧凑的方式叠加在图像边缘，而不是占用独立的区域。

图像本身的调节参数——增益、深度、频率、焦点位置——必须用大号字体或图标显示在屏幕四角，并且可以用物理旋钮或触摸滑块快速调节。当医生调节增益时，屏幕上可以临时出现一个透明的滑动条，松开手后自动淡出，不遮挡图像。另外，超声图像通常是黑白的，但UI上的提示元素（比如测量光标、注释文字）要用高对比度的颜色（黄色、青色），确保在任何灰度背景下都清晰可见。好的超声UI，让医生感觉屏幕就是一块“会思考的玻璃”，所有的控制都不打扰他看图像。

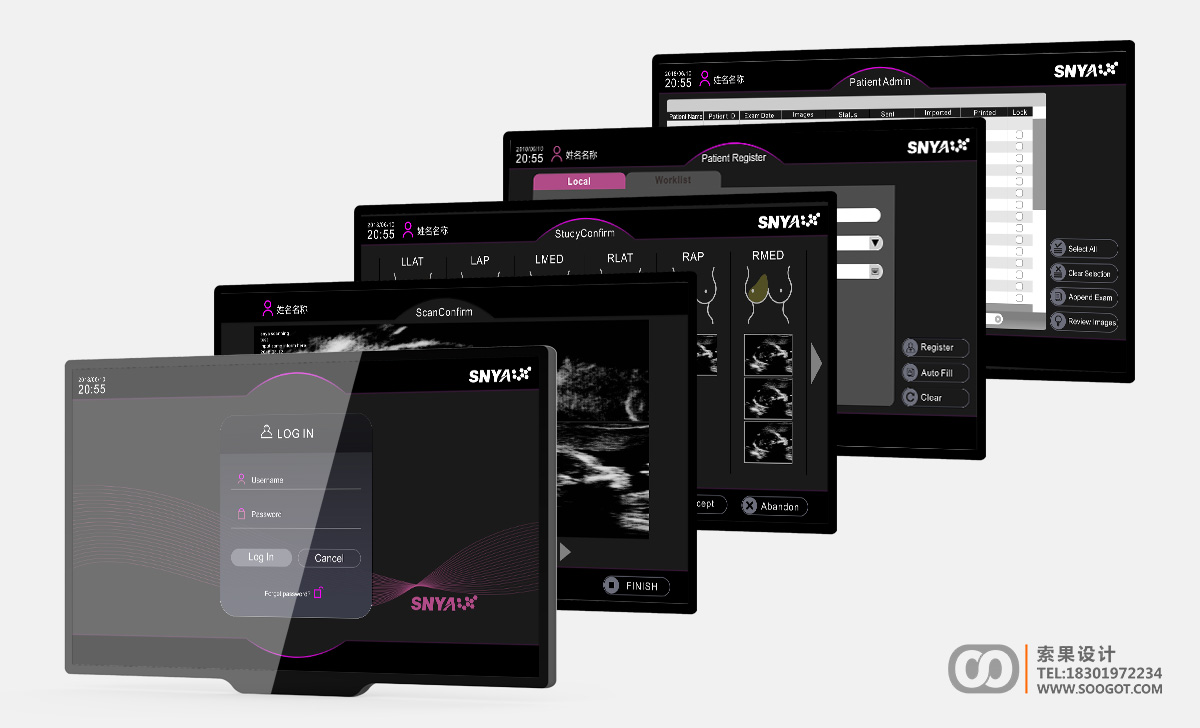

超声辅助诊断类用户界面UI设计

二、 单手盲操：左手探头右手调参，不能停

超声检查时，医生右手拿着探头在患者身上扫查，左手需要操作设备面板。如果UI需要频繁点击触摸屏上的小按钮，或者需要低头找按键，医生的视线就会离开屏幕和患者，扫查动作就会中断。这是非常糟糕的体验。

所以，超声设备的UI必须与硬件面板深度配合。最常用的调节（增益、深度、冻结/解冻、保存图像）应该用物理按键或旋钮实现，并且这些按键要有不同的形状或凸点，让医生凭触觉就能定位。触摸屏上也要保留这些功能，但作为备用。另外，针对超声特有的“轨迹球”或“触控板”——用于移动测量光标和滚动回放——要设计得灵敏且带有物理阻尼反馈。所有操作的响应时间必须低于50毫秒，不能有任何肉眼可见的延迟。当医生的视线全程锁定在屏幕上，手指在面板上“盲操”就能完成所有调节时，这个UI才算合格。

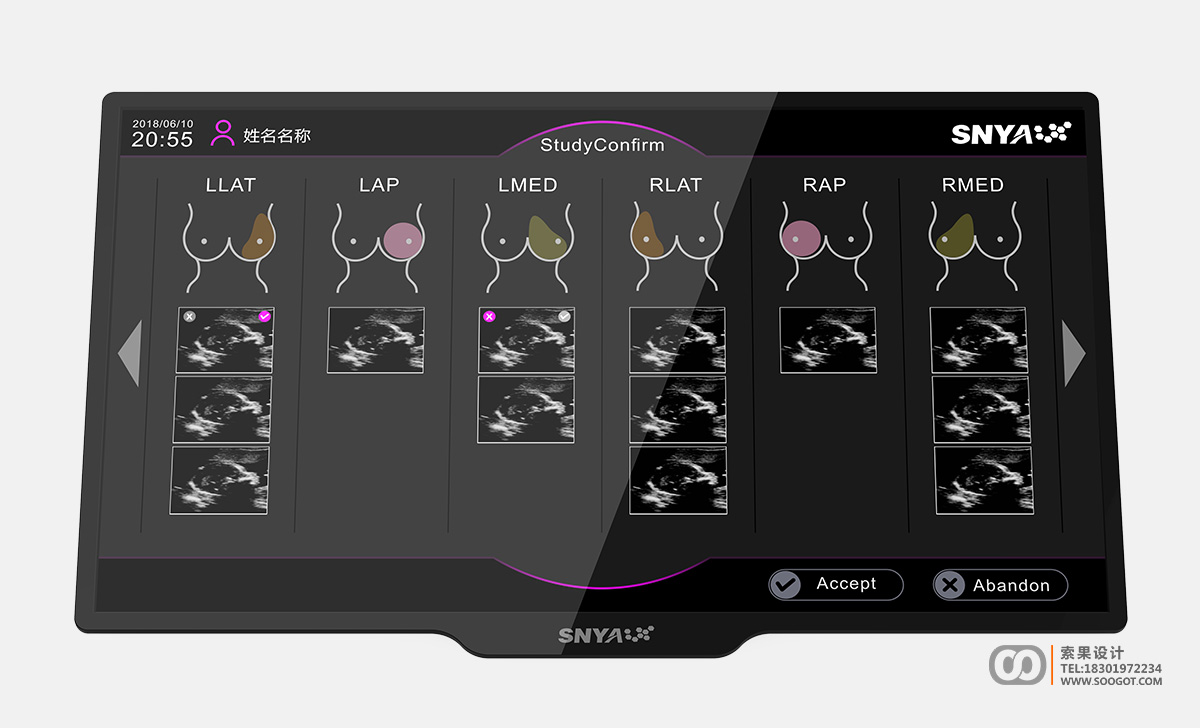

超声辅助诊断类用户界面UI设计

三、 测量便捷：从“点几下”到“点一下”

超声检查的一个重要任务是测量病灶的大小、面积、血流速度等。传统UI中，测量一个长度需要点击“测量”按钮、点击起点、点击终点、再点击“完成”，至少四步。如果要做多个测量，医生会非常烦躁。

好的超声UI会把测量流程极简化。常见的设计是：按一下物理“测量”键，光标自动进入测量模式。在图像上点一下起点，拖动到终点，松开手，长度自动显示并记录。如果需要连续测量，系统默认保持测量模式，直到医生按“退出”。对于面积测量，可以用“轨迹球”描画轮廓，系统自动闭合曲线并计算面积。更智能的UI甚至支持“一键测量”：当医生把光标放在病灶边缘时，系统自动识别边界并给出长径和面积。测量结果要实时显示在图像旁边，并自动归档到报告模板中。医生不需要再手动输入数字。把测量从“多步骤”压缩到“一步或两步”，能大幅提升检查效率。

四、 预设与自适应：不同脏器不同“配方”

超声检查涉及的脏器非常多：肝脏、肾脏、心脏、甲状腺、乳腺……每个脏器的扫查深度、增益曲线、焦点位置都不相同。如果每次换一个患者都要手动调一遍参数，既浪费时间，又难以保证一致性。

因此，超声UI必须内置“脏器预设”功能。医生只需在屏幕上点选“肝脏”，设备自动加载该脏器的推荐参数组（深度15cm、频率3.5MHz、增益60%）。更先进的UI还支持“自适应优化”：在实时扫查过程中，设备根据图像的平均亮度、对比度、纹理特征，自动微调增益和时间增益补偿（TGC），让图像始终保持最佳视觉效果。医生可以随时覆盖自动调节的结果，但大多数情况下，自适应算法已经足够好。预设和自适应功能，相当于给每位医生配备了一个“影像技师助理”，让他们专注于扫查病灶，而不是跟参数较劲。

五、 报告与工作流：检查完，报告也写完了

很多超声医生最头疼的事情不是扫查，而是检查结束后的报告撰写。传统流程是：检查时用手机或纸条记下测量数据，回到工位后再录入电脑系统，既容易出错，又浪费时间。

好的超声UI应该把“报告生成”集成到检查流程中。在扫查过程中，医生可以随时按“保存图像”并添加语音或文字注释。测量结果自动填入报告模板。检查结束时，点击“完成检查”，系统自动生成一份包含患者信息、所有保存的图像、测量数据、医生备注的初步报告。医生只需要核对并签名，然后一键打印或上传到PACS系统。UI还要支持模板自定义——不同医院、不同科室的报告格式不一样，医生可以自己创建和保存报告模板。当医生做完最后一位患者，发现所有报告都已经自动生成好了，那种“省心”的感觉，就是对UI设计最好的褒奖。

结语

超声设备的UI设计，本质上是为“扫查连续性”服务的。它要让医生在看图像的同时，不用分心就能完成调节、测量、记录；要减少操作步骤，把专家经验转化为预设参数；还要把繁琐的报告工作融入流程，不让医生加班写病历。做好这五点——图像优先、单手盲操、测量便捷、预设自适应、报告一体化——超声设备才能真正成为医生的“第三只眼”，而不是一个需要伺候的机器。毕竟，超声医生的时间应该花在看病灶上，而不是花在跟UI较劲上。
