在医疗器械的设计领域，长久以来存在着一种“二元对立”的误解：搞结构的人觉得外观设计师只会画漂亮壳子，不考虑零件怎么装进去；搞外观的人觉得结构工程师太死板，做出来的东西像“工业砖头”。其实，真正优秀的医疗器械，绝不是结构给外观“让步”，也不是外观向结构“妥协”，而是一场始于源头的“联姻”。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为要想让内在的精密与外在的美感完美融合，我们需要在以下五个维度上找到平衡。

一、 骨架先行：别让外观成为“空中楼阁”

很多产品之所以最后出现“结构装不进外观”的尴尬，根源在于设计流程的错位。最常见的情况是，外观设计已经定稿，甚至模型都做出来了，结构工程师才被叫来“填空”。这时候，结构工程师只能在外壳里见缝插针地塞零件，导致散热不良、装配困难，甚至为了迁就一颗螺丝的位置，不得不给漂亮的外观“打补丁”。

真正的融合，必须是“骨架先行”。在概念设计阶段，结构工程师和外观设计师就要背靠背工作。结构工程师先确定核心的“骨骼”——比如电路板的大小、光学镜头的路径、液路管道的走向、电机的扭矩支点。这些硬性指标是“里子”，它们定义了产品的边界和底线。外观设计师在此基础上“穿衣戴帽”，这样的外观才是有根之木、有源之水。只有内部骨架立得住，外面的皮囊才能经得起推敲，实现真正的表里如一。

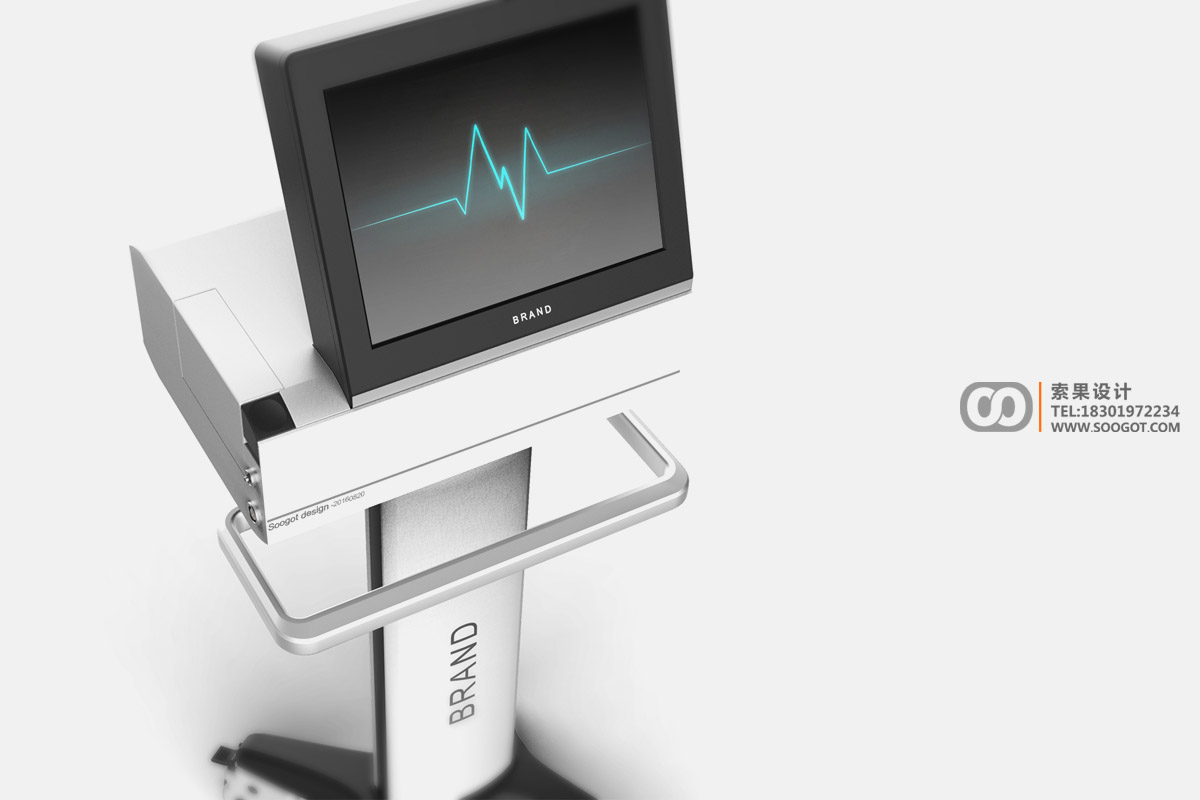

便携式医疗推车设计

二、 装配逻辑：让每一条缝隙都有存在的意义

医疗器械的外观质量，用户第一眼看到的就是“缝隙”。如果缝隙宽窄不一，或者明明是螺丝固定的地方却非要靠胶水粘合，产品看起来就会像“小作坊”的产物。要做到外观精致，结构设计必须重构装配逻辑。

我们常说的“化繁为简”，在结构上体现为“少即是多”。优秀的结构设计会尽量减少外露的螺丝孔，利用卡扣、滑槽和阶梯式的定位设计来实现壳体的固定。比如，将螺丝隐藏在电池盖下、脚垫里，或者通过顺滑的曲线将上下壳的分模线巧妙地隐藏在腰线的光影转折处。当用户在握持设备时，触手可及之处都是无缝的、顺滑的，这不仅是为了好看，更是为了卫生——减少藏污纳垢的缝隙，对于需要频繁清洁消毒的医疗器械来说，是结构与卫生双重考量的完美结合。

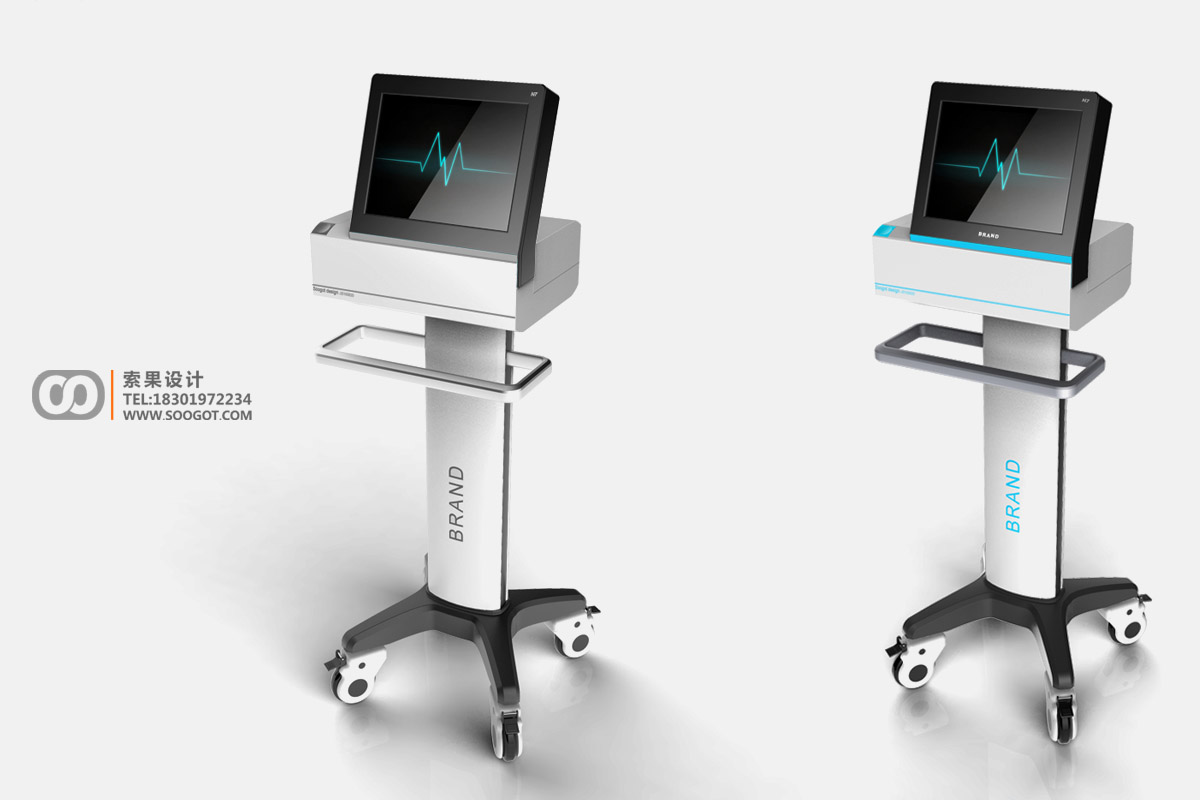

便携式医疗推车设计

三、 热管理与形态：将“散热”变成设计的语言

医疗设备往往需要长时间运行，散热是结构设计的一大难题。传统的做法是，外观设计一个圆润的造型，结构工程师却在里面挖出密密麻麻的散热孔，最后破坏了整体的美感。这种“头痛医头”的做法，让散热成了美观的敌人。

但如果我们换个思路，让热管理引导形态呢？通过对流场的模拟，结构设计师可以引导外观设计师将散热孔设计成具有品牌辨识度的纹理。例如，将散热孔排列成参数化的渐变点阵，既满足了进出风的面积要求，又形成了独特的视觉符号。同时，结构设计可以利用金属框架的导热性，将内部核心热量传导至外壳的特定散热鳍片区域，让外壳本身成为散热系统的一部分。当散热不再需要突兀的“窟窿”，而是变成了产品独特的装饰语言时，结构和外观就达成了和解。

四、 人机交互：用结构引导本能的操作

医疗器械的外观不仅仅是好看，更承担着“好用”的责任。很多时候，外观设计师画出了一个极具科技感的曲面，但如果结构设计没有在握持处做防滑处理，或者按键的行程和手感没有经过精密计算，用户在使用时就会感到别扭甚至误操作。

结构设计在此时扮演的是“翻译官”的角色。我们需要将外观的曲面转化为符合人体工学的受力点。比如，针对一款手持式的超声刀，结构设计需要在内部设置加强筋，确保外壳在受到手掌挤压时不会变形触发内部开关；同时，在手指接触的区域，通过双色注塑的结构工艺，将软胶材料与硬胶外壳融为一体。这种结构上的“软硬结合”，不仅让外观有了材质上的层次感，更在物理层面给用户提供了防滑、减震的精准反馈。好的结构，能让外观看起来高级，摸起来更可靠。

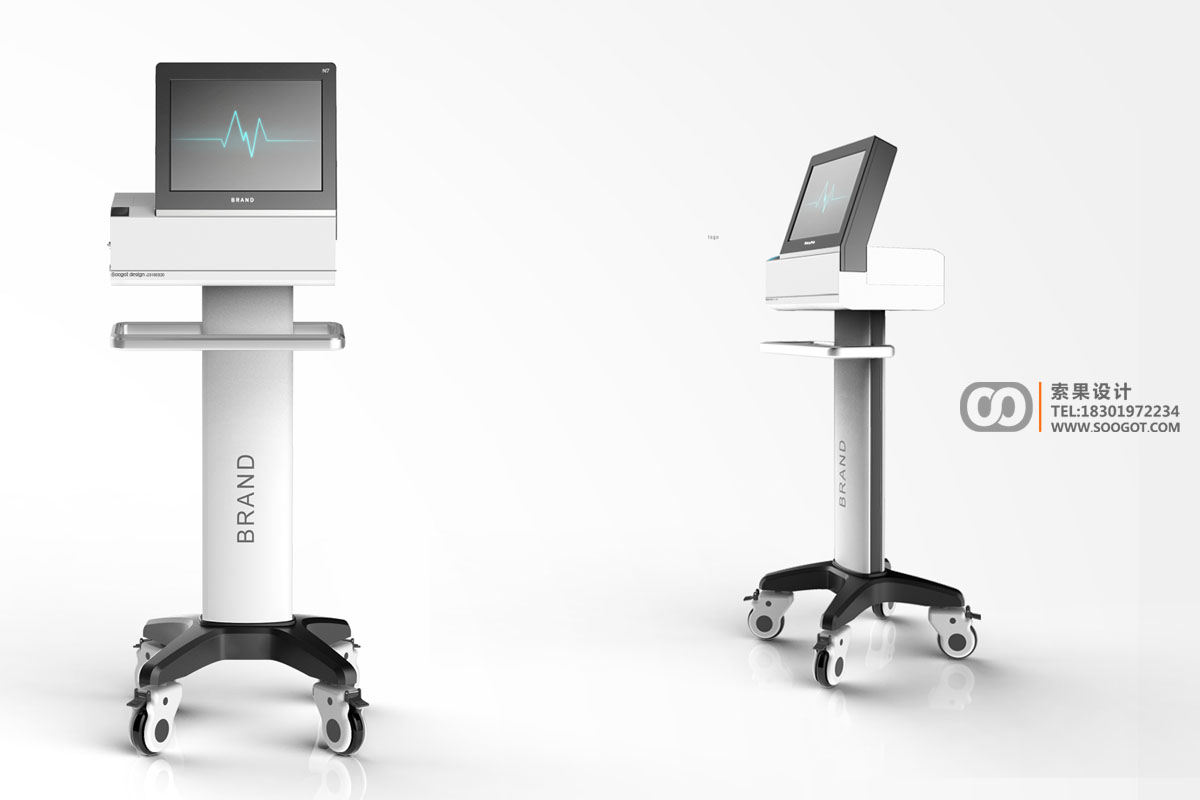

便携式医疗推车设计

五、 制造工艺：让设计的“理想”照进现实的“现实”

再完美的设计，如果无法落地生产，或者为了生产而大幅修改，最终的产品必然是面目全非的。结构设计与外观的最终融合点，在于对工艺边界的深刻理解。

结构工程师不仅要懂力学、材料学，更要有“工艺美学”的修养。在确定外观分型面时，结构设计需要判断模具的抽芯方向是否合理，避免在外观面留下难看的模具顶针印或滑块夹线。对于曲面复杂的造型，结构设计需要决定是采用高成本的五轴加工，还是通过巧妙的拆件来实现。当外观设计师追求一种极致的曲面光感时，结构设计要评估注塑流动产生的缩痕风险，并通过调整局部壁厚来规避。只有当结构设计将制造过程中的公差、变形、表面处理都提前考虑进去，外观设计师笔下那个完美的“艺术品”，才能真正变成产线上合格率稳定的“商品”。

结语

医疗器械的结构与外观，从来不是先有鸡还是先有蛋的问题。它们是同一枚硬币的两面。真正的完美融合，是在项目启动的第一天，就让结构逻辑与美学思维并行。当结构设计不再为了功能而牺牲颜值，当外观设计不再为了造型而忽视工艺，最终呈现在用户面前的，将是一台不仅精准可靠，而且充满人文关怀的医疗设备——它用扎实的内在支撑起自信的外在，用精妙的结构诠释了何为“润物细无声”的美。
