射频仪作为一种通过发射特定频率电磁波产生热效应，以实现消融、切割或治疗功能的医疗器械，其UI设计面临着独特的挑战——能量输出的精准控制、热场分布的实时监测、治疗效果的即时反馈，都对界面提出了远高于普通设备的要求。索果设计作为国内医疗器械设计行业的领军者之一，长期服务于上海，苏州，南京，杭州，无锡等城市，并逐渐发展服务于全国地区，索果小编认为设计好一台射频仪的UI，需要从以下五个维度进行系统性考量。

一、治疗安全：让能量控制成为设计的核心防线

射频仪的核心风险在于能量输出——功率过高可能导致组织碳化或穿孔，功率过低则治疗无效。因此，UI设计的首要任务，是围绕能量控制构建多层级的安全防护体系。

参数范围限制是基础防线。射频功率、温度阈值、治疗时长等关键参数，必须在设计层面设定不可逾越的安全边界。当用户输入的数值超出范围时，系统应直接拒绝而非简单提醒。双重确认机制必不可少——对于治疗启动、功率调整等高危操作，必须设置“选择-确认”两步流程，防止误触导致意外能量释放。实时状态警示同样关键：温度接近上限时，界面应以渐进式预警提示，而非等到超限才触发刺耳警报。国际案例表明，优秀的射频仪设计通过整合独立通道控制，能够有效防止意外启动，让安全融入每一次交互之中。

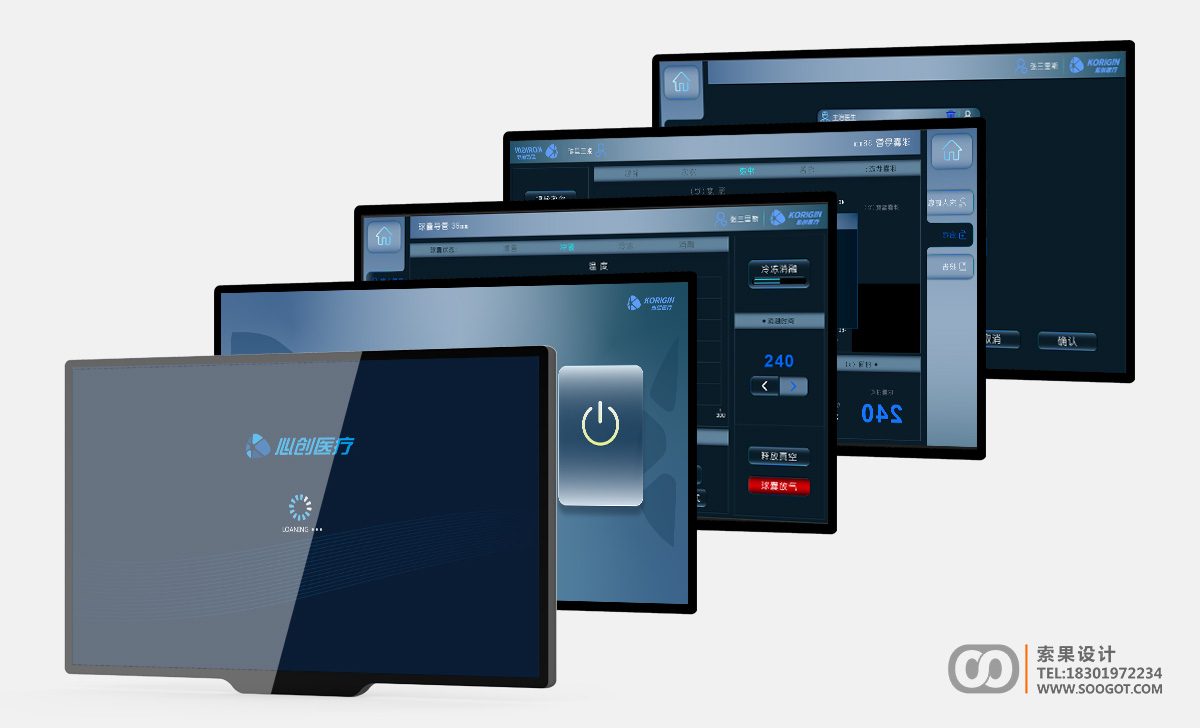

射频消融仪类用户界面UI设计

二、多通道管理：在复杂治疗中建立清晰掌控

许多射频仪支持多通道同时输出，医生可能需要在同一台设备上控制多个电极、监测多个位点的温度变化。这种复杂性对UI的信息架构提出了极高要求。

泳道视图是一种有效的解决方案——将每个通道的信息（功率、温度、阻抗、时间）以垂直分栏的形式并列呈现，让用户可以同时监控所有通道的状态，而无需反复切换界面。焦点模式同样重要：当需要精细调节某个通道时，界面应支持将其放大为焦点视图，同时以简化方式呈现其他通道的概要信息，实现“主次分明”。分组控制设计允许用户对多个通道进行批量操作（如同时启动、统一设温），同时保留单通道独立调节的能力。这种设计哲学的典型应用，体现在“一次专注一个探头，同时概览其他探头”的交互逻辑中，既保证了精细控制，又避免了信息过载。

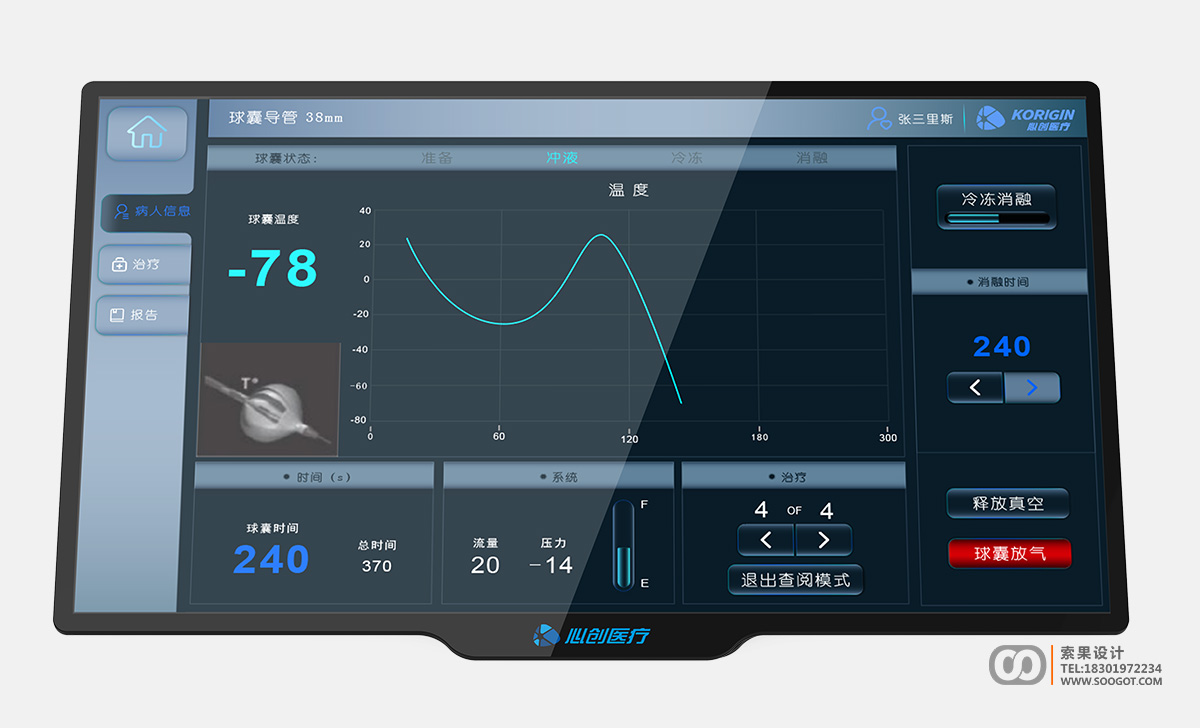

射频消融仪类用户界面UI设计

三、参数可视化：让看不见的热场变得一目了然

射频治疗的核心是热量在组织中的分布与累积。然而，温度、阻抗、能量沉积这些关键参数，本质上都是“看不见”的物理量。UI设计的使命，就是让这些抽象数据转化为直观可感的视觉语言。

实时曲线是基础呈现方式——温度随时间的变化趋势、阻抗的动态波动，应当以波形图的形式连续显示，帮助医生预判热场演变。热力图叠加更具价值——对于配有温度传感阵列的射频仪，界面可将各监测点的温度值以伪彩图的形式叠加在解剖模型上，让医生直观看到热场的空间分布。阈值警戒线不可或缺——在温度曲线上用醒目的色带标识安全上限，当曲线逼近红线时自动触发视觉预警。这种可视化设计，将医生从“盯着数字”的紧张中解放出来，让治疗决策建立在直观感知而非数据解读之上。

四、情境适配：为无菌环境和高压场景而设计

射频仪的使用场景往往是无菌操作的手术室或介入治疗室。这意味着，UI设计必须考虑到一个关键约束——操作者可能无法直接用手触摸屏幕，或者手部被无菌手套和操作器械所占用。

触控区域必须足够大（建议不小于1cm×1cm），间距充足，避免戴手套时误触。语音控制可作为补充交互方式——让医生在无菌区内通过语音指令完成“开始治疗”“增加功率”等关键操作。脚踏开关的集成设计同样重要，将能量释放的触发功能从界面转移到脚踏，让医生的双手可以专注于精细操作。此外，手术室光线复杂，屏幕必须具备高亮度、高对比度模式，确保在强光下依然清晰可读；同时支持一键切换暗色界面，避免夜间手术时光线刺眼。

五、流程引导：让复杂治疗有章可循

射频治疗往往包含多个阶段：参数设置、阻抗测试、能量输出、效果评估、术后记录。每个阶段的操作要点和信息关注点各不相同。优秀的UI设计应当像一个“流程向导”，引导医生按部就班完成治疗，而非将所有功能平铺直叙地堆砌在界面上。

阶段化界面是核心策略——根据治疗流程切换界面布局：设置阶段突出参数输入和模式选择；测试阶段聚焦阻抗数值和电极接触质量；治疗阶段放大实时温度和剩余时间；评估阶段呈现累计能量和治疗效果。智能默认值能够减少操作步骤——根据治疗部位和组织类型，自动推荐合适的功率和时长预设。操作日志自动记录关键事件，方便术后复盘和病例归档。美敦力等国际厂商的经验表明，让界面逻辑贴合临床流程，能够显著降低学习成本，让医生更专注于患者而非设备。

结语

射频仪类医疗器械的UI设计，是一项围绕“能量控制”展开的系统工程。它需要以治疗安全为基石，通过防错设计守护每一次能量释放；需要以多通道管理为支撑，让复杂治疗尽在掌控；需要以参数可视化为手段，让看不见的热场清晰可感；需要以情境适配为保障，让无菌操作从容不迫；需要以流程引导为脉络，让复杂治疗有章可循。当这些维度融为一体时，射频仪的界面就不再只是一个操作面板，而成为医生手中值得信赖的治疗伙伴——精准、可靠、安全，在每一次能量的精准释放中，默默守护着患者的生命与健康。
