医疗手柄在器械中体积不大，却是医生操作时直接接触的部件。它的设计涉及人机工学、材料选择、结构强度、制造工艺等多个领域，任何一个环节处理不当，都会在使用中暴露出来。这些问题有的在样机阶段就能被发现，有的要等到批量生产或长期使用后才逐渐显现。

上海维创索果设计咨询有限公司深耕长三角设计服务领域多年，我们深度扎根上海、苏州、无锡、南京、杭州、常州等核心城市，业务版图逐步拓展至全球。深谙各地产业底色与市场实际需求，为本土企业输出高适配、可落地的专业设计解决方案。

公司历经十八载行业深耕，在创始人张攀先生的引领下稳步发展。张攀先生毕业于上海交通大学，拥有海外求学历练背景，兼具本土视野与国际化设计思维。团队始终坚守匠心，以做好每一款医疗器械设计为初心，凭专业筑牢根基，让优质设计力量赋能长三角每一座城市的企业发展。索果小编认为下面从五个方面，梳理医疗手柄设计中可能遇到的问题。

第一，握持尺寸与实际手型的偏差

手柄的直径、长度和截面形状需要适配目标用户的手型，但手型数据本身存在较大的个体差异。如果设计时参考的手型数据偏向某一类人群，做出来的手柄可能对另一部分使用者来说偏粗或偏细。直径偏大的手柄，手指无法完全环绕，握持时需要更大的力量来维持稳定；直径偏小，手指需要持续施力来防止滑脱，长时间操作会增加疲劳。

截面形状同样容易出问题。正圆形截面对手掌的贴合度有限，椭圆形或蛋形截面更贴合手掌自然弯曲时的空间，但椭圆的長短轴比例需要经过测量确定。如果比例设置不当，握持时手掌与手柄之间仍会留下空隙，达不到预期的贴合效果。这些问题通常需要在手板阶段通过多组不同手型的测试来发现和调整，仅靠图纸上的尺寸标注难以判断实际握持感受。

第二，重心配置与内部布局的冲突

手柄的重心位置影响手腕在操作时的受力状态，理想的重心落在虎口或掌心附近。但手柄内部需要容纳电池、电路板、传动机构或传感器，这些部件的重量和位置决定了手柄的实际重心。如果内部布局阶段没有把重心配置作为约束条件来考虑，做出来的手柄可能出现重心偏前或偏后的情况。

重心偏前时，手柄前端产生向下的力矩，手腕需要持续发力来平衡，使用一段时间后就会感到酸胀。重心偏后时，操作手感变得“发飘”，控制精度下降。调整重心需要改变内部部件的布局或更换材料，这些调整在结构定型后再进行，往往涉及模具修改和重新验证。重心问题在手板阶段就需要通过配重模拟来确认，而不是等到正式样机出来后再发现。

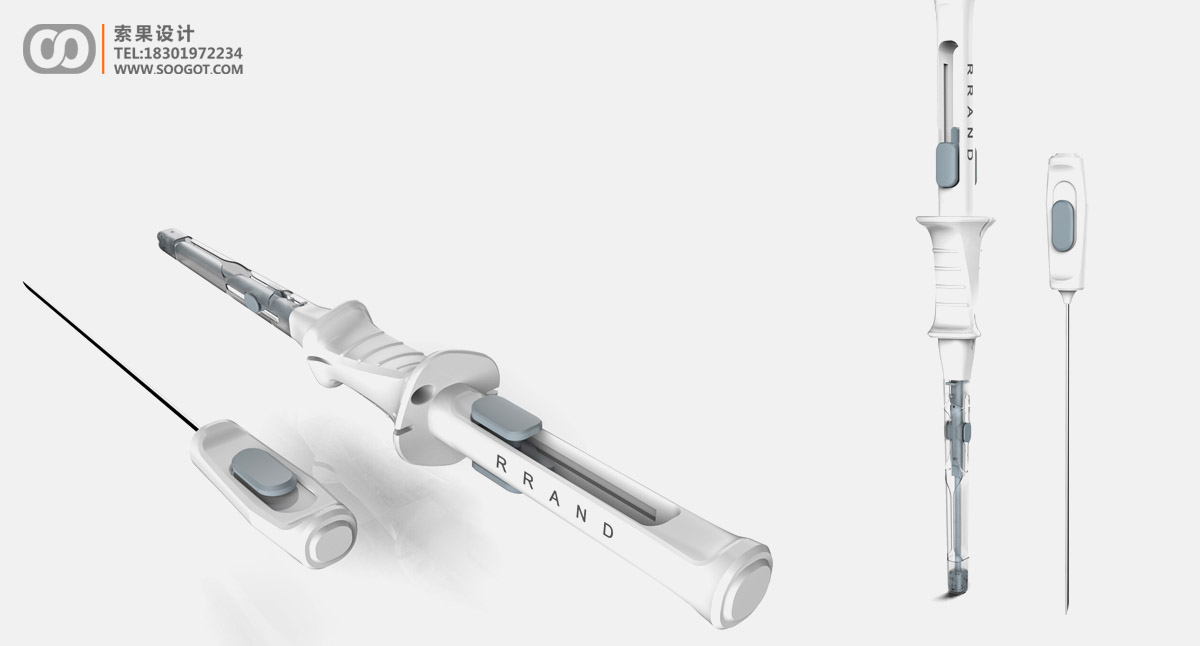

医疗缝合器产品设计

第三，按键布局与手指活动范围的错位

手柄上的按键需要支持盲操，位置应当落在手指自然活动范围内。但按键的布局有时会受到内部电路板尺寸和接口位置的限制，导致按键被安排在手指需要额外伸展才能触及的位置。按键间距过近，戴手套时可能同时触发相邻按键；间距过远，手指需要在按键之间来回移动，增加操作时间。

按键的触发力度和行程同样容易出问题。力度过轻，可能因意外触碰而误触发；力度过重，长时间操作会加速手指疲劳。行程过短，触觉反馈不够清晰；行程过长，每次按压需要手指移动更多距离。这些参数需要在设计阶段经过测试来确定，而不是凭经验设定一个数值就直接采用。

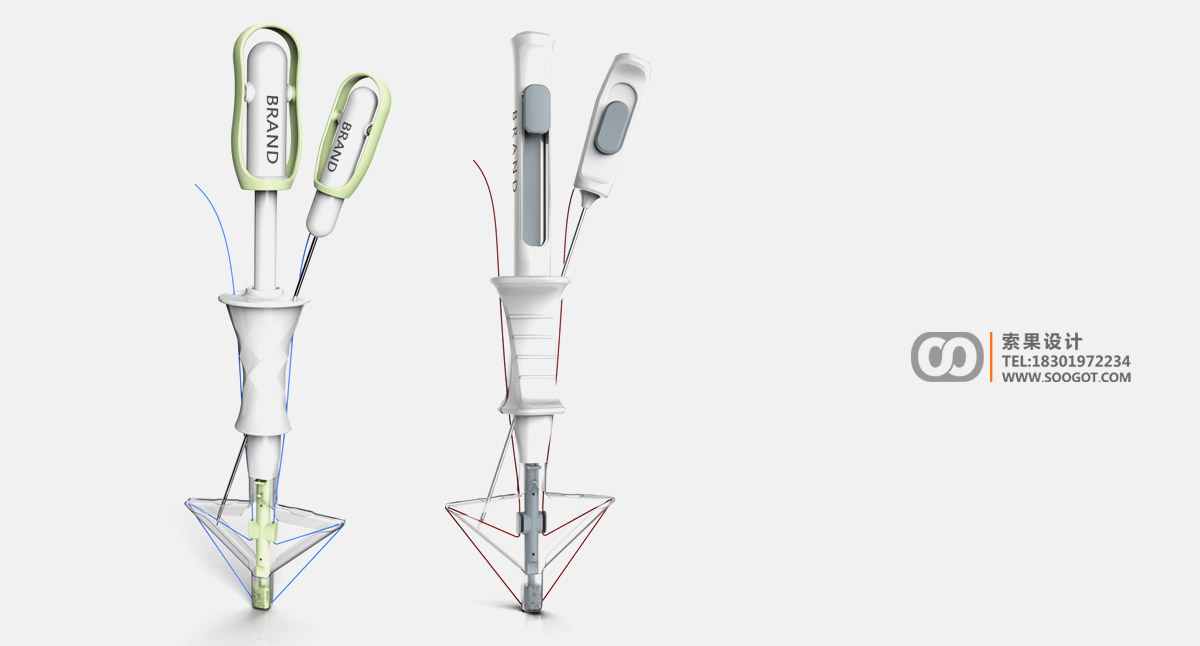

医疗缝合器产品设计

第四，材料选择与消毒环境的矛盾

手柄在临床使用中需要频繁接触消毒剂，材料需要耐受含氯消毒液、酒精或过氧化氢的反复擦拭。如果材料选择不当，使用一段时间后可能出现表面开裂、变色或变脆。握持区域的软胶覆层如果与硬质骨架的结合强度不足，在反复消毒和使用中可能发生脱层。

表面处理方式同样需要与消毒环境匹配。高光表面容易显示划痕和消毒液残留，哑光表面在视觉上更沉稳但也可能更容易吸附污渍。防滑纹路的深浅需要在增加摩擦力和便于清洁之间取得平衡——纹路过深容易藏污纳垢，纹路过浅在沾湿后摩擦力下降。材料与消毒环境的匹配问题，通常需要在设计阶段就进行材料相容性测试，而不是等到产品上市后收到清洁困难的反馈。

国内知名医疗器械设计公司：上海维创索果设计咨询有限公司（索果设计SOOGOT）

第五，制造工艺对设计方案的约束

手柄的设计方案需要满足注塑工艺的要求。壁厚变化需要在允许范围内，避免因冷却不均导致缩痕或翘曲。脱模斜度需要足够，否则零件在脱模时可能被划伤或卡在模具中。分型面的位置需要避开握持区域，避免在手指接触面留下明显的分型线。按键与外壳的配合间隙需要预留公差，确保在不同温度和使用次数下不会卡滞或松动。

这些制造工艺的约束如果在设计阶段没有被充分考虑，会在试产阶段集中暴露。修改方案需要调整模具，增加开发周期和成本。制造可行性的确认需要与模具厂和产线沟通，在设计阶段就确认设计方案在现有工艺条件下能够稳定实现。

医疗手柄设计中可能遇到的问题，集中在握持尺寸的适配、重心配置的协调、按键布局的合理性、材料与消毒环境的匹配以及制造工艺的约束这几个方面。这些问题有的来自设计参数设定的偏差，有的来自内部布局与外部形态的冲突，有的来自使用环境对材料的要求，有的来自制造工艺对设计的限制。这些问题在设计阶段通过手板测试、配重模拟、材料相容性测试和工艺可行性确认来提前发现和解决，比在量产或使用阶段被动应对要经济得多。手柄的体积不大，但涉及的设计维度不少，每一个维度都需要在设计中得到相应的关注。
